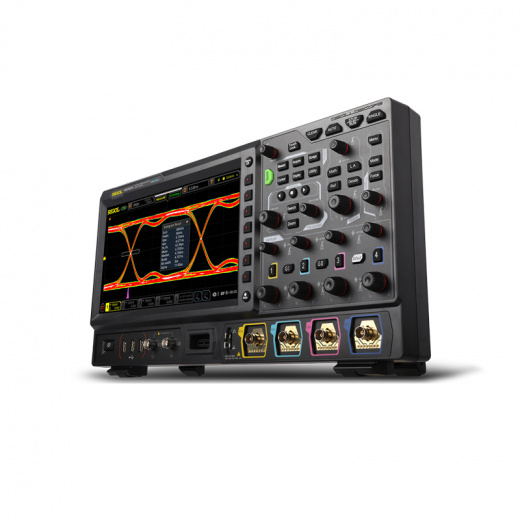

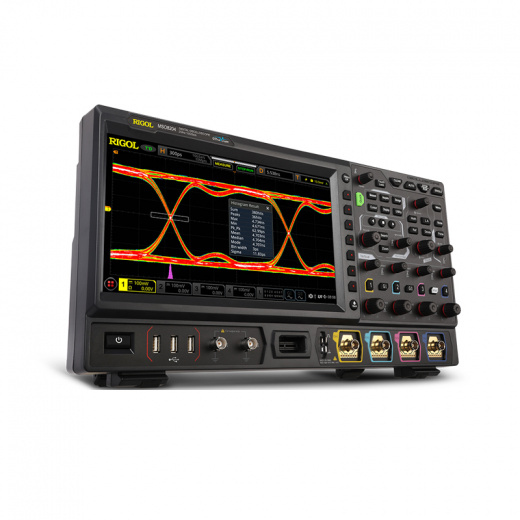

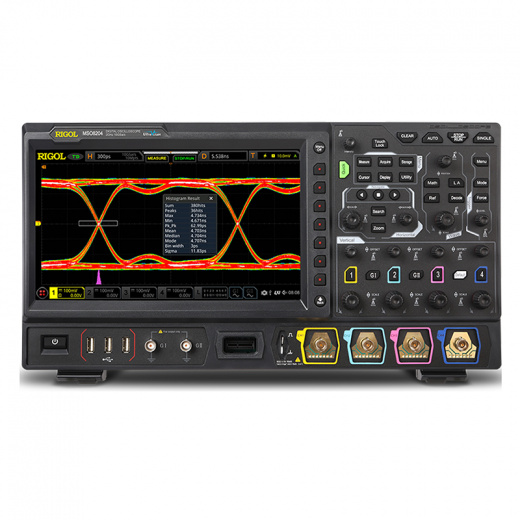

MSO8204 Цифровой осциллограф со множеством опций MSO8000 Rigol MSO8204
Rigol MSO8204 — цифровой осциллограф со множеством опций серии MSO8000: 4 аналоговых канала, полоса пропускания 2 ГГц, частота дискретизации до 10 Гвыб/с, глубина памяти 500 млн точек. Скорость захвата — более 600 000 осц./с. Разрядность АЦП — 8 бит.
- Серия — MSO8000
- Аналоговые каналы — 4
- Цифровые каналы — 16 (логический анализатор)
- Полоса пропускания, МГц — 2000
- Частота дискретизации, ГВыб/с — 10
- Глубина памяти — 500 млн точек
- Дисплей — 10,1 дюймовый сенсорный мультитач, разрешение 1024×600
Концепция «7 в 1»: осциллограф, логический анализатор, анализатор спектра, генератор сигналов, вольтметр, частотомер и анализатор протоколов в одном корпусе. Доступны опции: генератор сигналов (25 МГц), анализ джиттера и глазковые диаграммы, декодирование шин (EMBD, AUTO и др.), анализ мощности.
Габаритные размеры (Ш×В×Г): 410 × 224 × 135 мм. Вес 4,0 кг без упаковки, 9,2 кг с упаковкой. Питание 100…240 В AC, 45…440 Гц, потребляемая мощность
Прибор внесён в Госреестр СИ, регистрационный номер 82665-21. Доступны руководство пользователя, техническая спецификация, описание типа СИ и методика поверки.
