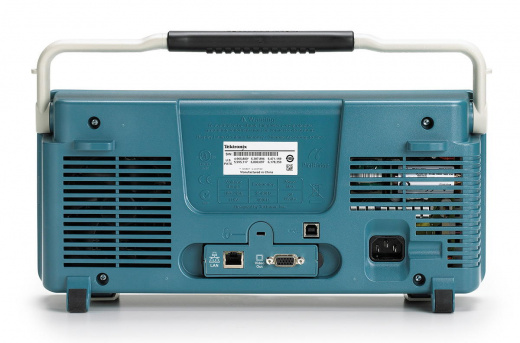

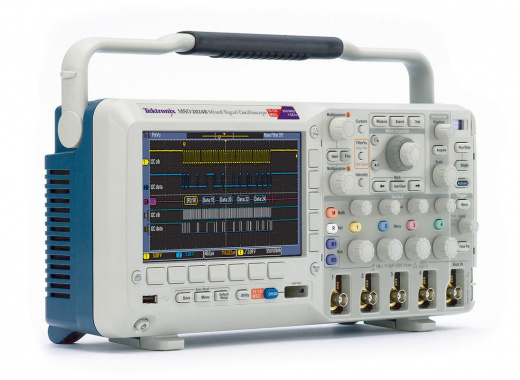

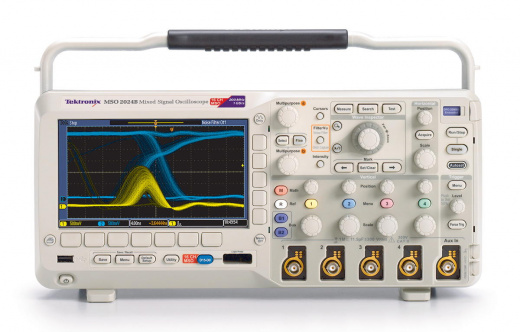

MSO2024B Осциллограф цифровой Tektronix MSO2024B

Цифровой осциллограф TEKTRONIX MSO2024B — осциллограф смешанных сигналов, объединяющий функции 4-канального осциллографа и 16-канального логического анализатора. Полоса пропускания 200 МГц, разрядность АЦП 8 бит, максимальная частота дискретизации 1 ГГц (по одному каналу), максимальный объём памяти 1 МБ (1 Mpts) на канал.

• Число аналоговых каналов: 4
• Число цифровых (логических) каналов: 16
• Полоса пропускания: 200 МГц
• Частота дискретизации: 1 ГГц (один канал), 500 МГц (все каналы)
• Память: 1 МБ (1 Mpts) на канал
• Разрешение АЦП: 8 бит
• Входное сопротивление: 1 МОм ±2% параллельно с 11,5 пФ ±1,5 пФ
• Скорость обновления экрана: до 50 000 осц./сек (FastAcq™)
• Дисплей: цветной TFT, 17,8 см (7 дюймов), разрешение 480х234 пикселей
• Автоматические измерения: 29 параметров
• Математические функции: сложение, вычитание, умножение, БПФ
• Интерфейсы: USB 2.0 (хост и устройство); опция: GPIB, LAN (LXI Core 2011)
• Интерфейс пробников: TekVPI
• Масса: 3,17 кг
• Габариты (ВхШхГ): 178 мм x 329 мм x 125 мм

Внесён в Госреестр СИ, номер записи 52080-12.
