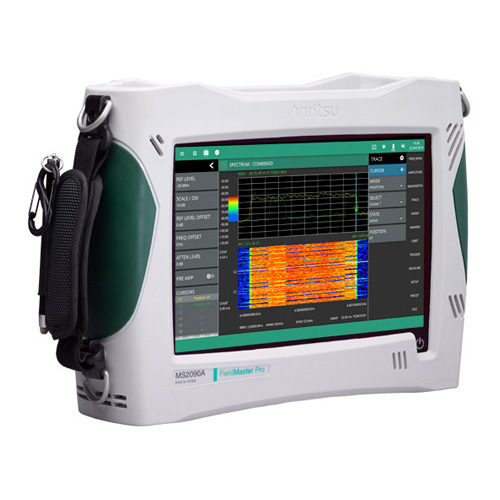

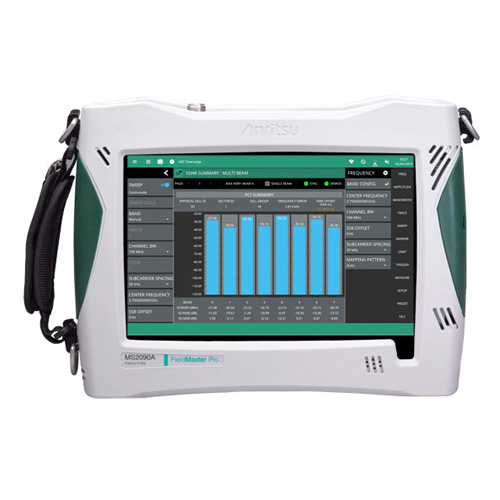

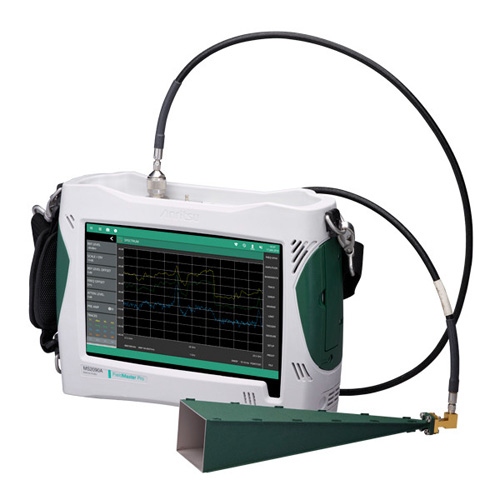

MS2090A-0732 Анализатор спектра реального времени Anritsu MS2090A-0732
Анализатор спектра реального времени Field Master Pro MS2090A компании Anritsu — компактный портативный прибор, предназначенный для решения широкого спектра задач тестирования современных беспроводных технологий, включая 5G, LTE, беспроводную транзитную связь, аэрокосмическую/оборонную связь, спутниковую связь и радар. Модель MS2090A-0732 предназначена для измерений в диапазоне до 32 ГГц.
Прибор обеспечивает отображаемый средний уровень шума (DANL) -164 дБм и уровень точки пересечения третьего порядка (TOI) +20 дБм (типично). Полоса модуляции 110 МГц в сочетании с характеристиками фазового шума максимизирует точность измерений, а типичная точность амплитуды ±0,5 дБ обеспечивает уверенность при тестировании мощности передатчика и помех.
Функции и особенности серии MS2090A:
- Диапазон частот: от 9 кГц до 9/14/20/26,5/32/43,5/54 ГГц
- DANL: -164 дБм (с предусилителем)
- TOI: +20 дБм (типичное значение)
- Полоса анализа: 110 МГц
- Диапазон усилителя: от DANL до +30 дБм
- Фазовый шум на частоте 1 ГГц: -110 дБн/Гц при отстройке 100 кГц (типичное значение)
- Демодуляция: 5GNR, LTE FDD/TDD, RF, а также анализ сигнала SSB
- Полоса разрешения (RBW): от 1 Гц до 10 МГц
- Полоса пропускания RTSA: 22, 55, 110 МГц (зависит от опции)
- Точность амплитуды: < 14 ГГц ± 1,3 дБ (типично ± 0,5 дБ)
- Нулевая полоса обзора с минимальной разверткой 60 нс
- Захват и потоковая передача IQ
- Измерения качества модуляции AM/FM
- Встроенное создание отчетов в формате PDF/HTML
- Измерения ЭДС
- Анализ помех восходящей/нисходящей линии связи
- Охота на помехи
