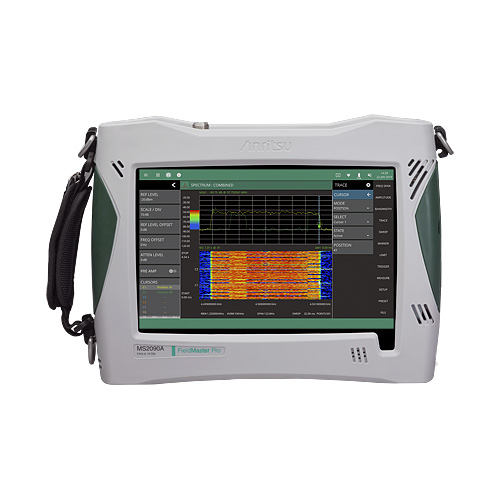

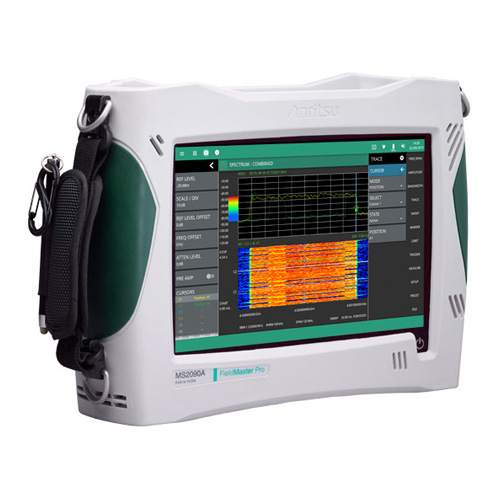

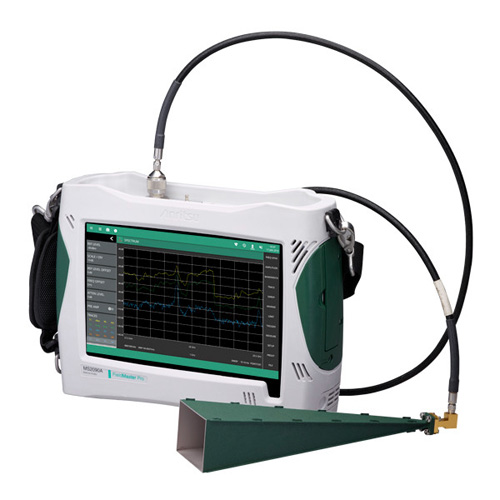

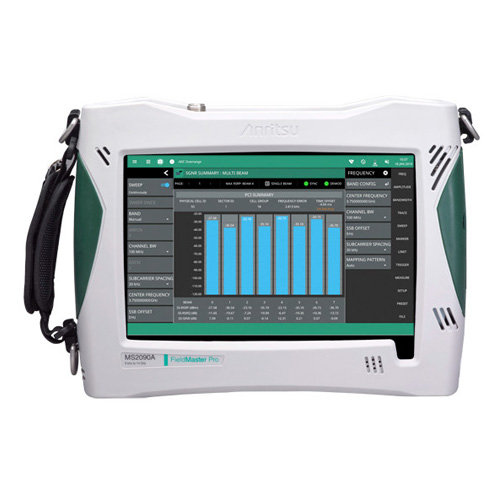

MS2090A-0331 Анализатор спектра реального времени Anritsu MS2090A-0331
Анализатор спектра реального времени Field Master Pro MS2090A компании Anritsu — уникальный инструмент, сочетающий высокую производительность и компактность. Предназначен для тестирования полного спектра современных беспроводных технологий, включая 5G, LTE, беспроводную транзитную связь, аэрокосмическую/оборонную связь, спутниковую связь и радарные системы.
Непрерывный диапазон частот от 9 кГц до 54 ГГц. Анализатор спектра MS2090A (требуется опция 709, 714, 720, 726, 732, 743 или 754) обеспечивает высокую точность и скорость измерений.
Одна из ключевых функций — измерение спектра сигналов в режиме реального времени, что позволяет анализировать и мониторить спектр сигналов онлайн, обнаруживать и анализировать помехи, гармоники и искажения. Также реализована функция демодуляции для анализа модуляции сигналов в цифровых системах, измерение качества модуляции AM/FM и анализ помех восходящей/нисходящей линии связи.
Функция измерения ЭДС позволяет измерять энергию ЭМП в процентах от общедоступных пределов FCC, ICNIRP в диапазоне от 20 МГц до 40 ГГц. Функция захвата и потоковой передачи IQ позволяет собирать и сохранять данные IQ для автономной обработки на ПК.
- Диапазон частот: от 9 кГц до 9/14/20/26,5/32/43,5/54 ГГц
- DANL: -164 дБм (с предусилителем)
- TOI: +20 дБм (типичное значение)
- Полоса анализа: 110 МГц
- Диапазон усилителя: от DANL до +30 дБм
- Фазовый шум на частоте 1 ГГц: -110 дБн/Гц при отстройке 100 кГц (типичное значение)
- Демодуляция: 5GNR, LTE FDD/TDD, RF, анализ сигнала SSB
- Полоса разрешения (RBW): от 1 Гц до 10 МГц
- Полоса пропускания RTSA: 22, 55, 110 МГц (зависит от опции)
- Точность амплитуды: < 14 ГГц ± 1,3 дБ (типично ± 0,5 дБ)
- Нулевая полоса обзора с минимальной разверткой 60 нс
- Захват и потоковая передача IQ
- Измерения качества модуляции AM/FM
- Встроенное создание отчетов в формате PDF/HTML
- Измерения ЭДС
- Анализ помех восходящей/нисходящей линии связи
- Охота на помехи
Тип анализатора: портативный. Полоса пропускания: 110 МГц.
