MS2090A-0128 Анализатор спектра реального времени Anritsu MS2090A-0128

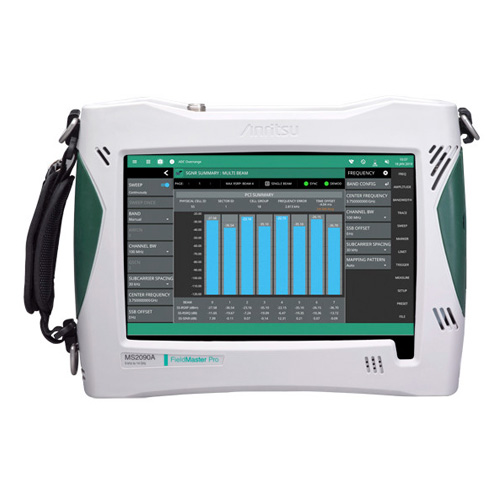

Анализатор спектра реального времени Field Master Pro MS2090A компании Anritsu — мощный и портативный инструмент, предназначенный для решения сложных задач тестирования и анализа спектра радиосигналов.

Прибор обеспечивает непрерывный диапазон частот от 9 кГц до 54 ГГц, что делает его идеальным решением для тестирования и анализа спектра различных беспроводных технологий, включая 5G, LTE, беспроводную транзитную связь, аэрокосмическую/оборонную связь, спутниковую связь и радар.

С опцией включенного векторного анализа сигналов (требуется опция 124 или 126) обеспечивается высочайший уровень радиочастотных характеристик среди портативных анализаторов спектра с сенсорным экраном. Средний уровень шума (DANL) составляет -164 дБм, уровень точки пересечения третьего порядка (TOI) +20 дБм (типично).

Диапазоны RTSA от 22 МГц до 110 МГц (в зависимости от опции) обеспечивают возможность мониторинга сотовых помех и полного анализа сигналов в диапазоне ISM. Все версии являются полнополосным настроенным анализатором спектра и включают отображение спектрограмм.

Функции и особенности серии MS2090A:

• От 9 кГц до 9/14/20/26,5/32/43,5/54 ГГц
• DANL: -164 дБм (с предусилителем)
• TOI: +20 дБм (типичное значение)
• Полоса анализа: 110 МГц
• Диапазон усилителя: от DANL до +30 дБм
• Фазовый шум на частоте 1 ГГц: -110 дБн/Гц при отстройке 100 кГц (типичное значение)
• Демодуляция: 5GNR, LTE FDD/TDD, RF, а также анализ сигнала SSB
• Полоса разрешения (RBW): от 1 Гц до 10 МГц
• Полоса пропускания RTSA: 22, 55, 110 МГц (зависит от опции)
• Точность амплитуды:
• Нулевая полоса обзора с минимальной разверткой 60 нс
• Захват и потоковая передача IQ
• Измерения качества модуляции AM/FM
• Встроенное создание отчетов в формате PDF/HTML
• Измерения ЭДС
• Анализ помех восходящей/нисходящей линии связи
• Охота на помехи

Изотропный зонд ЭДС 2000-1985-R в сочетании с измерителем ЭДС MS2090A (опция 445) обеспечивает широкополосное измерение ЭДС в диапазоне от 20 МГц до 40 ГГц. Достаточно подключить датчик к порту USB на Field Master Pro и открыть приложение «Измеритель ЭДС» (требуется опция 445).

Технические характеристики: тип анализатора — портативный, полоса пропускания 110 МГц, диапазон частот 9 кГц - 54 ГГц.
