MS2070A-0509 Анализатор спектра Anritsu MS2070A-0509

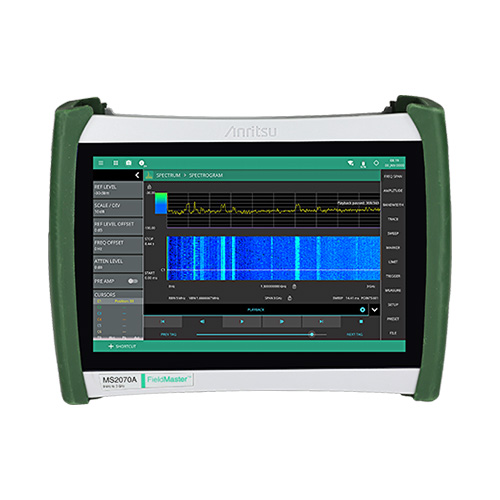

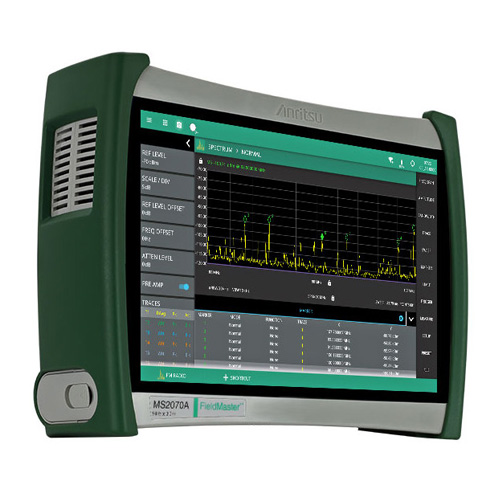

Портативный анализатор спектра Anritsu MS2070A-0509 (Field Master MS2070A) предназначен для измерения радиочастотного спектра в диапазоне 9 кГц – 3 ГГц с высоким разрешением и понятным пользовательским интерфейсом.

Устройство оснащено опцией измерения модуляции AM/FM и обеспечивает динамический диапазон >105 дБ на частоте 2,4 ГГц, типичный DANL со встроенным предусилителем −167 дБм, точку пересечения третьего порядка (TOI) +11 дБм и типичную точность уровня ±0,5 дБ. Скорость развертки — до 32 ГГц/с.

Функции и особенности серии MS2070A:

• анализатор спектра;
• анализатор помех;
• интеллектуальные измерения, включая мощность канала и OBW;
• истинный измеритель мощности;
• измерения качества модуляции AM/FM;
• картирование покрытия;
• 10-дюймовый сенсорный экран высокого разрешения;
• многоязычная поддержка;

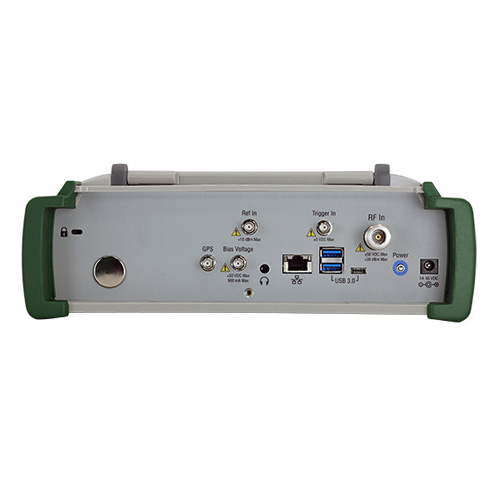

• интерфейсы управления Ethernet и USBTMC;
• встроенное создание отчетов в формате PDF/HTML.

Применение:

• анализ вещательного передатчика: измерения качества модуляции AM/FM, гармоник, паразитных сигналов, занимаемой полосы пропускания, мощности канала и мощности соседнего канала;
• поиск помех и очистка спектра: демодуляция AM/FM с аудиовыходом и триангуляция источника помех на цифровой карте;
• предварительное соответствие ЭМС (EMI/EMC);
• поиск PIM;
• тестирование кабельного телевидения 75 Ом с адаптером 12N50-75B.
