ME7868A-020-5 Векторный анализатор цепей от 1 МГц до 20 ГГц Anritsu ME7868A-020-5
Система ShockLine™ ME7868A — модульный векторный анализатор цепей, работающий в диапазоне от 1 МГц до 20 ГГц, с длиной кабеля 5 метров.

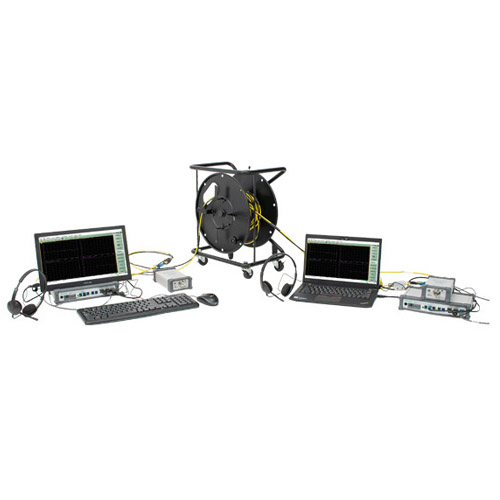

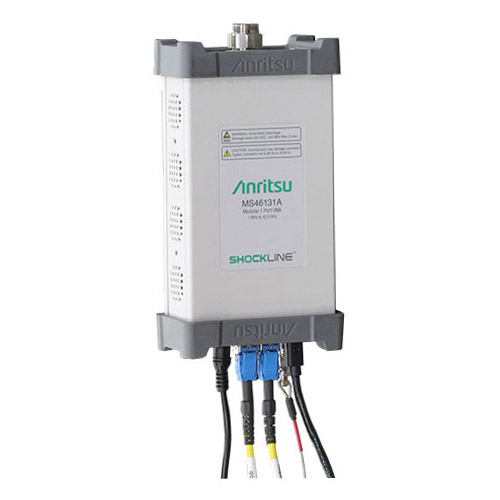

Система позволяет синхронизировать два портативных векторных анализатора цепей ShockLine MS46131A и подключать их напрямую к тестируемому устройству для проведения измерений векторной передачи на расстоянии до 100 метров. Это упрощает измерения S-параметров на больших расстояниях и интеграцию испытательной системы ВАЦ, устраняя необходимость использования традиционных настольных ВАЦ с длинными кабелями.
Благодаря настраиваемой конфигурации пользователи могут гибко настраивать количество портов VNA для каждого сеанса. Низкочастотный временной интервал с опцией временного стробирования позволяет получить доступ к TDR-подобному дисплею с более высоким разрешением, чем полосовой временной интервал, для определения характеристик разрывов.
Основные характеристики серии Anritsu ME7868A:
- 2-портовый векторный анализатор цепей с вариантами частоты от 1 МГц до 8 ГГц/20 ГГц/43,5 ГГц (варианты для 2, 5 и 25 метров)

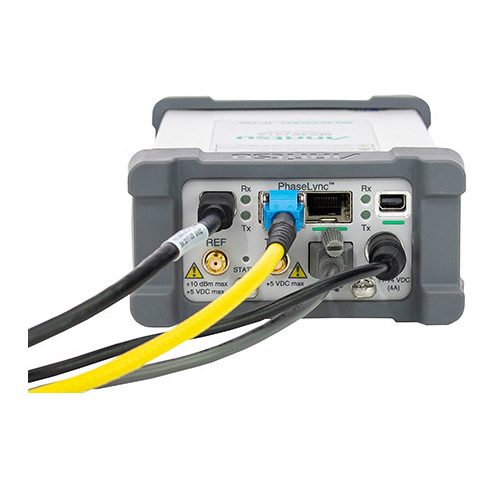

- Расширение удаленных портов на расстояние 100 метров друг от друга с помощью синхронизации PhaseLync
- Небольшие и легкие порты обеспечивают прямое подключение к проверяемому устройству, исключая длинные кабели
- Гарантированная производительность до 43,5 ГГц с портами Extended-K™
- Управление с ПК использует преимущества вычислительной мощности и функциональности внешнего компьютера
- Отсутствие встроенного хранилища данных делает использование защищенных приложений более удобным
- Общее программное обеспечение управления ShockLine предоставляет мощные возможности отладки и тестирования
- Модуль управления PhaseLync MN25132A
Технические характеристики: тип анализатора — лабораторный, диапазон частот — 1 МГц - 20 ГГц, количество портов — 2, вид измерений — анализ цепей.
