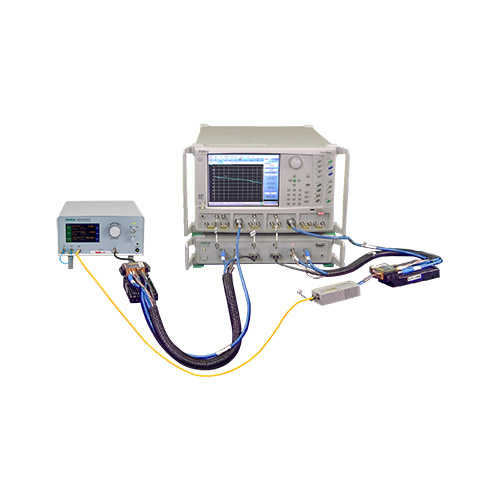

ME7848E-0111 Векторный анализатор цепей от 70 кГц до 110 ГГц Anritsu ME7848E-0111
Серия ME7848A VectorStar — оптоэлектронные анализаторы цепей для точных измерений устройств O/E, E/O и O/O на длинах волн 850, 1310, 1550 нм до 110 ГГц. Модель ME7848E-0111 обеспечивает измерения до 110 ГГц при работе на длине волны 1310 нм, оснащена калибровочным модулем O/E на базе широкополосной системы векторного анализатора цепей ME7838EX.
Векторный анализатор цепей ME7848E-0111 — высокопроизводительный прибор для измерения оптоэлектронных устройств, работающих на длинах волн 1310 нм и частотах до 110 ГГц. Это модифицированная версия серии VectorStar ME7848A, обеспечивающая точные и быстрые измерения передаточной функции, групповой задержки и обратных потерь.
Модель ME7848E-0111 оснащена модулем калибровки O/E MN4765B — термостабилизированным фотодиодным эталонным детектором, который обеспечивает точное измерение параметров чувствительности, передаточных функций, групповой задержки и обратных потерь оптоэлектронных устройств. Анализатор цепей VectorStar ME7848A серии 200 обеспечивает возможность быстрого переключения между измерениями O/E, E/O и O/O с помощью заданных прослеживаемых измерений, установленных калибровочным модулем O/E MN4765B.
Основные характеристики серии Anritsu ME7848A:
- Быстрые и точные оптико-электронные измерения
- Модульность и возможность модернизации
- Превосходная стабильность и повторяемость
- Характеристики, полученные Национальным институтом стандартов и технологий (NIST)
- Извлечение внутреннего анализатора цепей для упрощенной калибровки
Опция анализатора спектра:
- SPA доступен от 70 кГц до 20/40/70/110/125/145 и 220 ГГц
- Доступен двойной режим SPA: подходит для тестирования микшеров/усилителей/гармоник/побочных сигналов
- SPA доступен во всех портах
- В классическом режиме доступно несколько типов обнаружения: пиковое, минимальное, среднеквадратичное значение, среднее значение
Другие особенности:
- Самый широкий диапазон частот от одного коаксиального тестового порта: от 70 кГц до 70 ГГц в одном приборе и от 70 кГц до 145 ГГц в широкополосной конфигурации
- Опция программного обеспечения Universal Fixture Extraction (UFX) предоставляет расширенные инструменты извлечения тестовых приспособлений
- Программное обеспечение IMDView™ в сочетании с опцией внутреннего сумматора обеспечивает возможность переключения с S-параметров на измерения IMD при одном подключении
- PulseView™ обеспечивает разрешение импульсов 2,5 нс и динамический диапазон 100 дБ
