ME7838G Векторный анализатор цепей VectorStar от 70 кГц до 220 ГГц Anritsu ME7838G

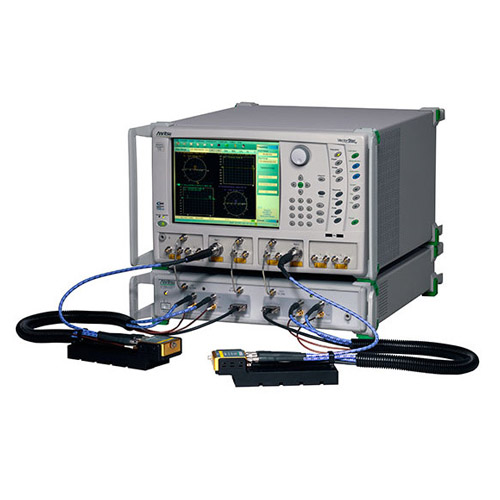

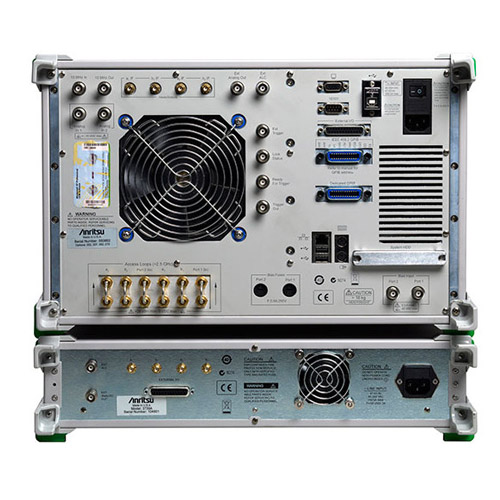

Векторный анализатор цепей VectorStar ME7838G — это высокопроизводительная система, предназначенная для измерения характеристик устройств в диапазоне от 70 кГц до 220 ГГц.

Широкополосная система VectorStar ME7838 — это компактный модуль миллиметрового диапазона, предлагающий высокую производительность благодаря технологии нелинейной линии передачи Anritsu (NLTL). Он обеспечивает покрытие от 70 кГц до 110, 125, 145 и 220 ГГц.

Серия ME7838 обеспечивает динамический диапазон 109 дБ на частоте 110 ГГц и 102 дБ на частоте 220 ГГц, а также превосходные характеристики минимального уровня шума для высокочувствительных измерений.

• Версии ME7838AX или ME7838EX можно легко обновить до 145 ГГц и до 220 ГГц.
• Все версии могут быть сконфигурированы для включения модулей миллиметрового диапазона до 1,1 ТГц.
• Лучшая в отрасли калибровка и стабильность измерений: 0,1 дБ против 0,6 дБ в течение 24 часов.
• Все версии поддерживают приемник 3744x-Rx для измерения коэффициента шума, включая возможность определения дифференциального коэффициента шума, до 125 ГГц.

• Самый широкий диапазон частот от одного коаксиального тестового порта: от 70 кГц до 70 ГГц в одном приборе и от 70 кГц до 145 ГГц в широкополосной конфигурации. Возможность расширения до 1,1 ТГц.
• Опция программного обеспечения Universal Fixture Extraction (UFX) предоставляет расширенные инструменты извлечения тестовых приспособлений.
• Программное обеспечение IMDView™ в сочетании с опцией внутреннего сумматора обеспечивает возможность переключения с S-параметров на измерения IMD при одном подключении.
• Высочайшие характеристики измерения импульсов — PulseView™ обеспечивает разрешение импульсов 2,5 нс и динамический диапазон 100 дБ.
• 4-портовые несимметричные или симметричные измерения с использованием анализа DifferentialView™.
• Улучшенный динамический диапазон — до 142 дБ.
• Высокая доступная мощность — до +14 дБм.

Тип анализатора: лабораторный. Вид измерений: анализ цепей.
