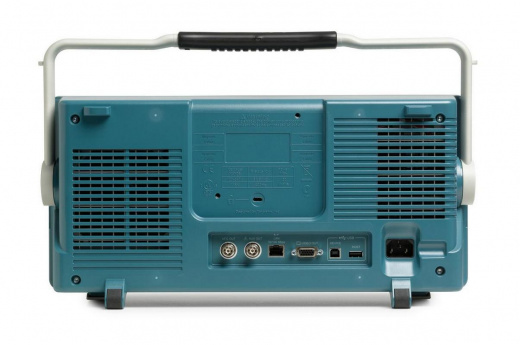

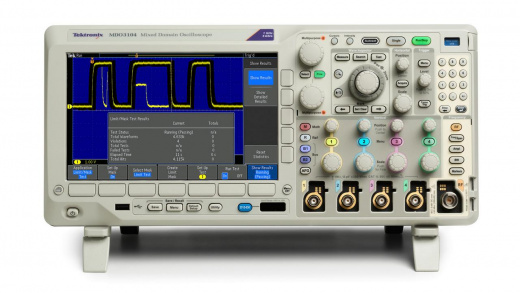

MDO3014 Осциллограф цифровой Tektronix MDO3014

Осциллограф TEKTRONIX MDO3014 представляет собой универсальную измерительную платформу «6-в-1», объединяющую функции цифрового осциллографа, анализатора спектра, логического анализатора, анализатора протоколов, цифрового вольтметра и опционального генератора сигналов.

• Полоса пропускания: 100 МГц
• Максимальная частота дискретизации: 2,5 ГГц (1 канал), 1,25 ГГц (2 канала), 625 МГц (3–4 канала)
• Аналоговые каналы: 4
• Логические каналы: опция — 16
• Максимальный объем памяти: 10 МБ на канал
• Разрешение АЦП: 8 бит
• Скорость обновления экрана: до 280 000 осц./сек. (FastAcq)
• Анализатор спектра: стандартно от 9 кГц до полосы пропускания осциллографа, опция — до 3 ГГц
• Интерфейсы связи: USB 2.0 Host, USB 2.0 Device, LAN (Ethernet 10/100BASE-T), опция — GPIB
• Дисплей: цветной TFT, диагональ 22,9 см (9 дюймов), разрешение 800х480 (WVGA)
• Масса: 4,2 кг
• Габаритные размеры (ВхШхГ): 205 x 338 x 147 мм

Встроенные функции (опции): генератор сигналов произвольной формы и стандартных функций (AFG), логический анализатор (MSO), анализатор протоколов (последовательные шины), цифровой вольтметр (DVM) и частотомер.
