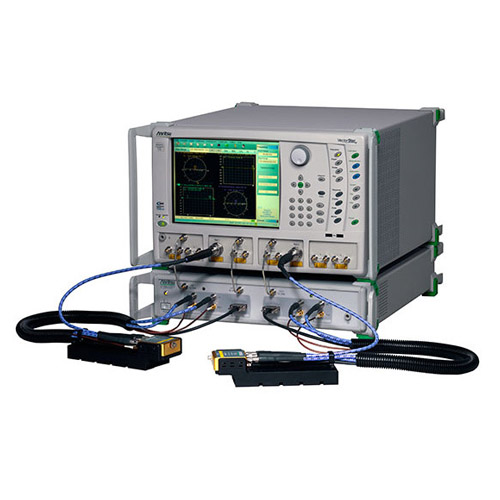

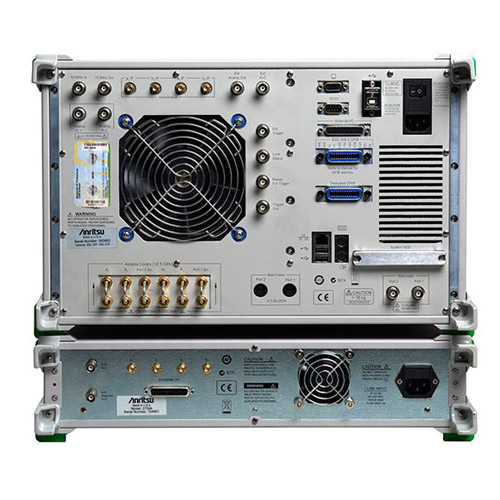

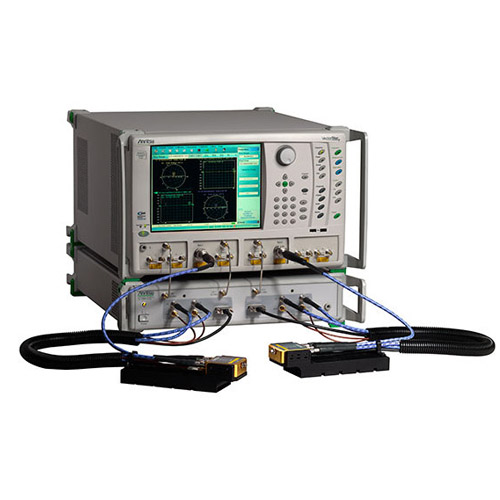

MA25300A Векторный анализатор цепей VectorStar от 70 кГц до 145 ГГц Anritsu MA25300A

Векторный анализатор цепей VectorStar ME7838 — это высокопроизводительная система, предназначенная для измерения характеристик устройств в диапазоне от 70 кГц до 145 ГГц. Система использует технологию нелинейной линии передачи Anritsu (NLTL) и обеспечивает широкий диапазон частот, включая 110, 125, 145 и 220 ГГц.

Серия VectorStar ME7838 известна своей положительной необработанной направленностью в нескольких диапазонах, что обеспечивает лучшую калибровку и стабильность измерений и позволяет проводить точные измерения в течение всего дня без частой калибровки. Система обеспечивает динамический диапазон 109 дБ на частоте 110 ГГц и 102 дБ на частоте 220 ГГц.

Основные характеристики серии Anritsu ME7838:

• Версии ME7838AX или ME7838EX можно легко обновить до 145 ГГц и до 220 ГГц.
• Все версии могут быть сконфигурированы для включения модулей миллиметрового диапазона до 1,1 ТГц.
• Лучшая в отрасли калибровка и стабильность измерений: 0,1 дБ против 0,6 дБ в течение 24 часов.
• Все версии поддерживают приемник 3744x-Rx для измерения коэффициента шума до 125 ГГц.
• Компактные и легкие модули mmWave (0,6 фунта против 7+ фунтов и 1/50 объема) обеспечивают недорогую установку на небольших зондовых станциях.

Другие особенности:

• Самый широкий диапазон частот от одного коаксиального тестового порта: от 70 кГц до 70 ГГц в одном приборе и от 70 кГц до 145 ГГц в широкополосной конфигурации, с возможностью расширения до 1,1 ТГц.
• Опция программного обеспечения Universal Fixture Extraction (UFX) предоставляет расширенные инструменты извлечения тестовых приспособлений.
• Программное обеспечение IMDView в сочетании с опцией внутреннего сумматора обеспечивает возможность переключения с S-параметров на измерения IMD при одном подключении.
• Высочайшие характеристики измерения импульсов — PulseView обеспечивает разрешение импульсов 2,5 нс и динамический диапазон 100 дБ.
• 4-портовые несимметричные или симметричные измерения с использованием анализа DifferentialView.
• Опция внутренней глазковой диаграммы на основе трассировки обеспечивает возможность отображения анализа временной области, S-параметров и глазковой диаграммы с активными обновлениями развертки.
• Улучшенный динамический диапазон — до 142 дБ.
• Высокая доступная мощность — до +14 дБм.
• Наилучшие характеристики тестового порта — до 50 дБ в направленном режиме.
