M9336A PXIe I/Q Генератор сигналов произвольной формы Keysight Technologies M9336A

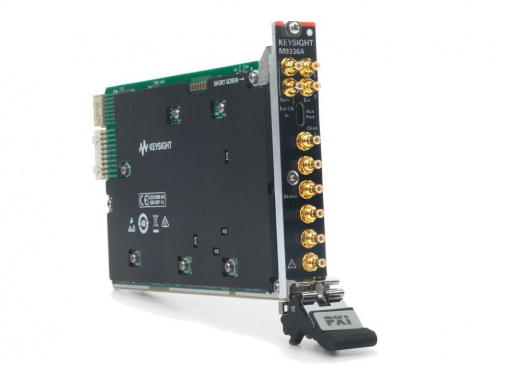

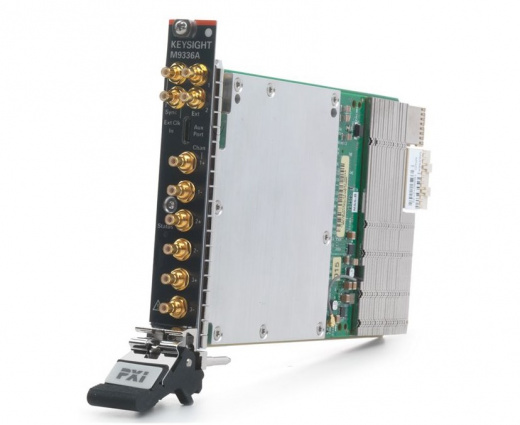

Keysight M9336A — высокопроизводительный генератор сигналов произвольной формы (AWG) в компактном однослотовом формате PXIe.

Прибор объединяет несколько каналов с полосой пропускания 540 МГц, 16-битным разрешением и частотой дискретизации до 1,28 Гвыб/с, что позволяет генерировать широкополосные сигналы с низким уровнем EVM для беспроводной связи, радиолокации и спутниковых систем.

M9336A может быть дополнен широкополосным I/Q повышающим преобразователем, обеспечивая модуляционные полосы пропускания до 1 ГГц на радиочастотах, что позволяет моделировать сигналы для функционального тестирования чипсетов современных цифровых радиостанций.

Прибор оснащён расширенными режимами секвенирования и запуска для создания сложных последовательностей и моделирования событий; несколько AWG-модулей могут быть синхронизированы для генерации фазокогерентных последовательностей.

Разработка последовательностей поддерживается программными инструментами Keysight Signal Studio и MATLAB; драйвер IVI AWG упрощает интеграцию в среды разработки, включая LabVIEW и VisualStudio.NET.

• один слот PXIe с 3 дифференциальными или несимметричными сигнальными каналами с разъёмами SMB
• триггеры и маркеры на передней и задней панели PXIe
• управление перекосом канала, усилением и смещением по каждому каналу
• эксклюзивная генерация сигналов Trueform от Keysight
• широкополосные сигналы связи I/Q, включая 5G и DOCSIS восходящие сигналы
• испытание спутников и радаров
• многоканальная генерация сигналов произвольной формы общего назначения

• до 540 МГц BW на канал (1080 МГц I/Q-модуляция BW)
• разрешение амплитуды 16 бит
• гибкое определение формы сигнала и секвенирование с памятью до 4 ГБ
