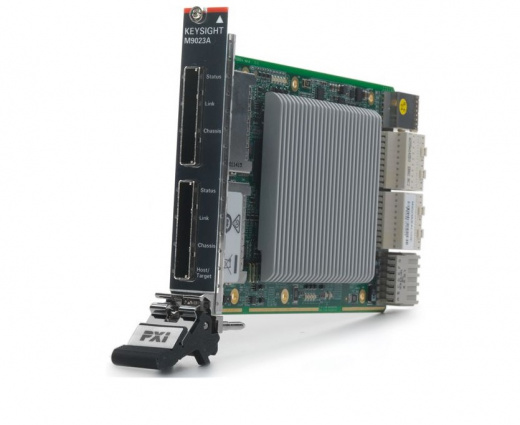

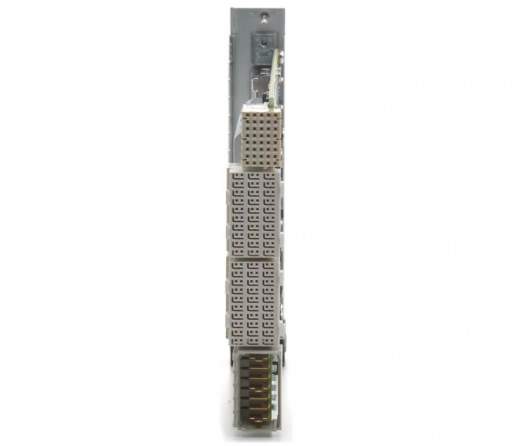

M9023A PXIe Высокопроизводительный системный модуль Keysight Technologies M9023A

Keysight M9023A — высокопроизводительный внешний PXIe-модуль форм-фактора 3U, предназначенный для установки в системный слот совместимого PXIe-шасси (например, Keysight M9010A или M9019A). Обеспечивает ультрабыстрый мост между объединительной платой и внешним хост-компьютером через интерфейс PCIe Gen 3, позволяя управлять модульной системой удалённо.

Преимущества

• Рекордная пропускная способность Gen 3: до 16 ГБ/с (в режиме x16, одно соединение) — для приложений с непрерывной потоковой передачей больших объёмов данных, таких как тестирование 5G или высокоскоростная оцифровка.
• Два порта x8 для гибкой конфигурации (x16 или 2x8) и масштабирования АТС.
• Совместимость и надёжность: стандартные разъёмы x8 PCIe для подключения внешних кабелей (рекомендуются Keysight Y1202A или Y1203A); совместно с внешними хост-адаптерами Keysight обеспечивается изоляция тактового сигнала (clock isolation).
• Поддержка удалённого размещения: с активными оптическими кабелями x8 PCIe Gen 3 возможно размещение шасси на расстоянии до 100 метров от хост-компьютера.

Применение

• Высокоскоростное тестирование полупроводников и ИС.
• Радиолокационные и EW-системы (симуляторы и анализаторы электронного противодействия).
• Масштабируемые АТС: многошассийные системы под управлением одного внешнего ПК.
• Физические исследования: высокоскоростная регистрация данных с сенсоров и датчиков.

Технические характеристики

• Пропускная способность: 16 ГБ/с
• Тип: системный модуль
• Связь: кабель PCIe Gen 3
• Форм-фактор: модуль PXIe, 3U
• Слоты: 1
• Цифровые каналы: 2
• Количество портов: 2
• Мощность, Вт: 33,5
