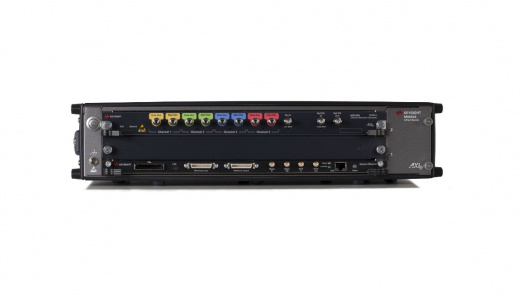

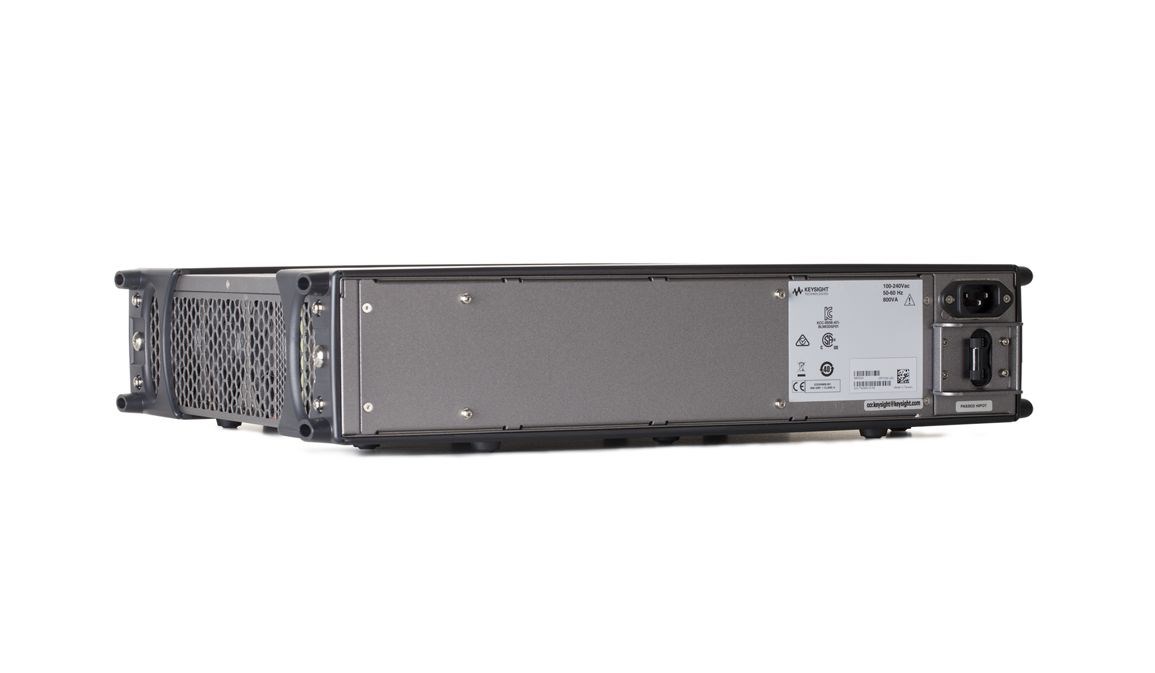

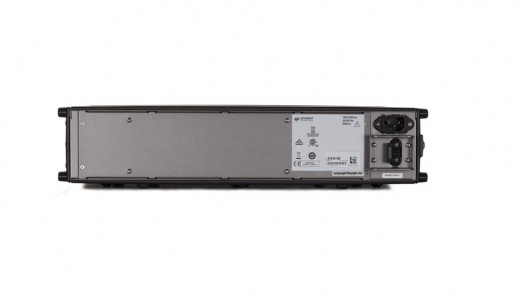

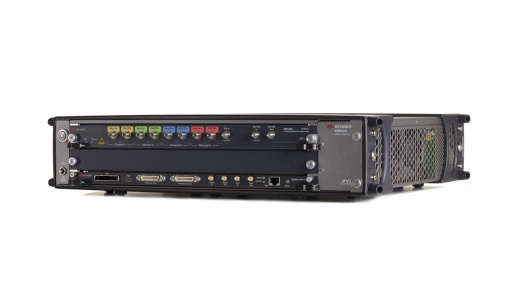

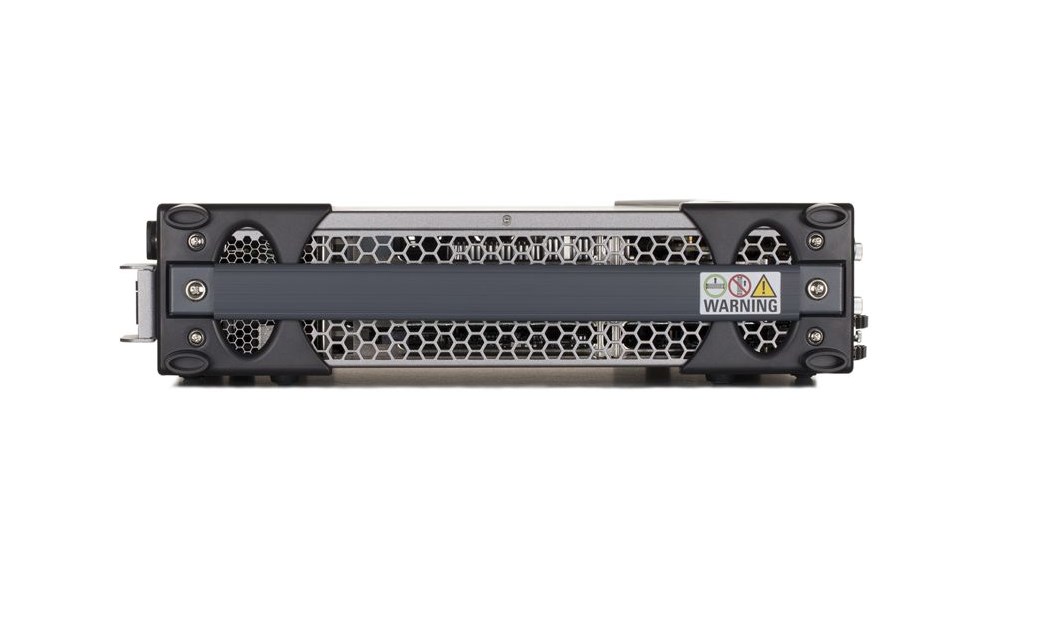

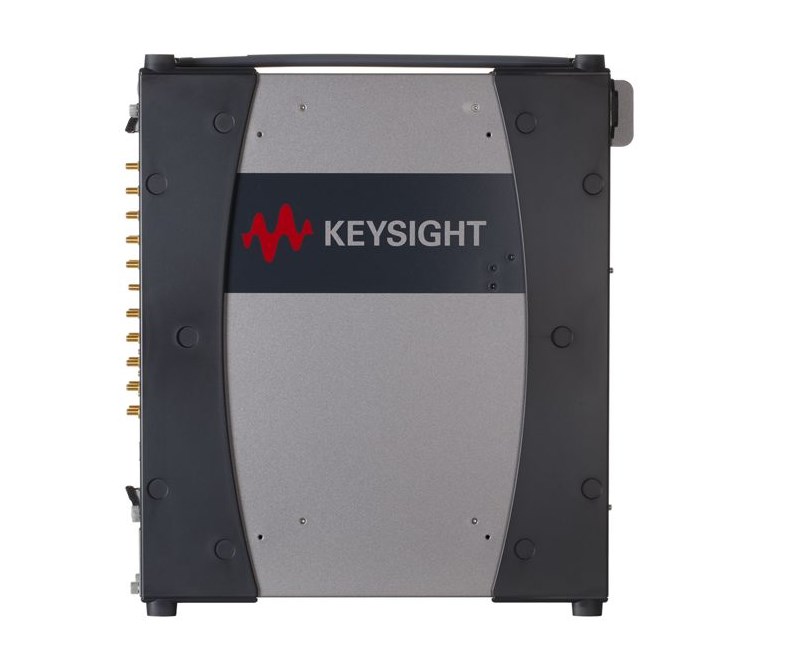

M8196A Генератор сигналов произвольной формы Keysight Technologies M8196A
Keysight M8196A — высокоскоростной генератор сигналов произвольной формы (AWG) с частотой дискретизации до 92 Гвыб/с на канал и аналоговой полосой пропускания до 32 ГГц. Модуль формата 1-слотовый AXIe поддерживает генерацию сигналов до 64 Гбод одновременно на всех 4 каналах.
Прибор предназначен для создания сверхточных и сложных сигналов и применяется для разработки и тестирования высокоскоростных оптических коммуникационных систем до 100 Гбод, высокоскоростных электрических интерфейсов и специализированных научных приложений.
Основные характеристики
- Аналоговые каналы: 4
- Частота дискретизации: 92 ГВыб/с
- Разрядность (АЦП): 8 бит
- Пропускная способность: 32 ГГц
- Размер (ВхШхГ): 32,2х3х28,1 см
- Вес: 3,15 кг
- Форм-фактор: 1-слотовый AXIe
- Максимальная глубина памяти: 512 кС на канал
- Типичное время нарастания/спада: < 9 нс
- Внутренний джиттер: 130 фс
- Динамический диапазон без паразитных помех: 39 дБ
- Эффективное число бит (ENOB): 5.4 бит
- Амплитуда до 1 Вpp (несимметричный), 2 Вpp (дифференциальный), диапазон напряжения от -1,0 до +2,5 В
Встроенная калибровка частотной и фазовой характеристики обеспечивает исключительно чистые выходные сигналы; поддерживается внешний тактовый вход и выход для синхронизации. Количество каналов (1, 2 или 4) настраивается программно в одном модуле AXIe.
Опции M8196A
- M8196A-001 — генератор сигналов произвольной формы, 1 канал, 92 ГВыб/с
- M8196A-002 — генератор сигналов произвольной формы, 2 канала, 92 ГВыб/с
- M8196A-004 — генератор сигналов произвольной формы, 4 канала, 92 ГВыб/с
- M8196A-BU2 — комплект, состоящий из шасси M9502A AXIe с 2 слотами и USB
- M8196A-BU3 — комплект из шасси M9502A AXIe с 2 слотами и опцией USB и встроенного контроллера ПК M9537A AXIe
- M8196A-C01 — предварительная установка системного ПО M8070A-0TP, M8000 на встроенный контроллер ПК M9537A AXIe
- M8196A-C02 — предварительная установка ПО M8070A-1TP, интерфейса управления DUT на встроенном контроллере ПК M9537A AXIe
- 81195A-OSP — свойства оптического сигнала, переносимая, бессрочная лицензия
- N6171A — программное обеспечение MATLAB
- M8196A-810 — подходящая пара кабелей для M8196A AWG, 2,4 мм
- M8196A-820 — оконечная нагрузка 50 Ом, 2,4 мм
- M9048B — хост-адаптер PCIe: один порт (x8), Gen 3
