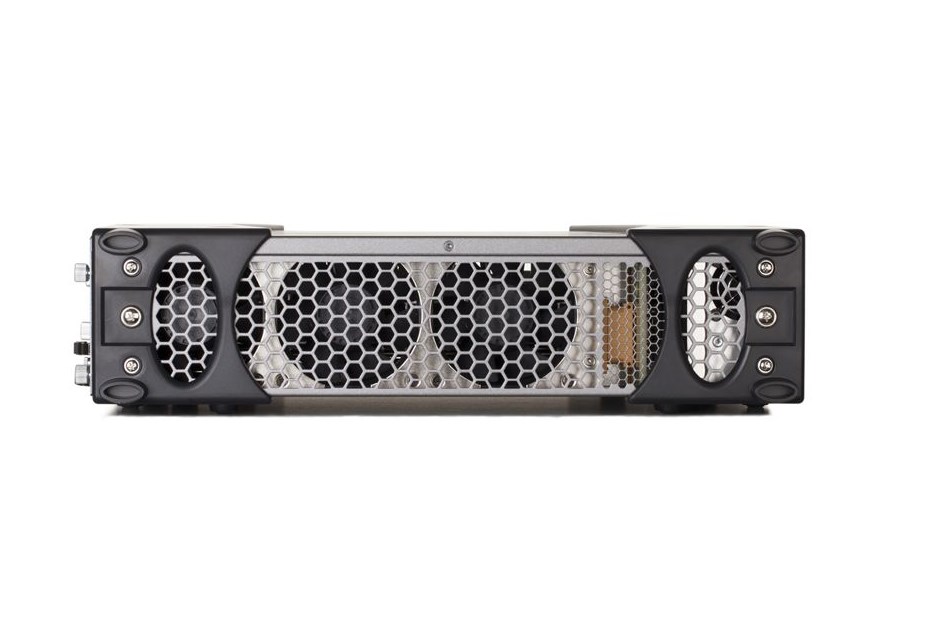

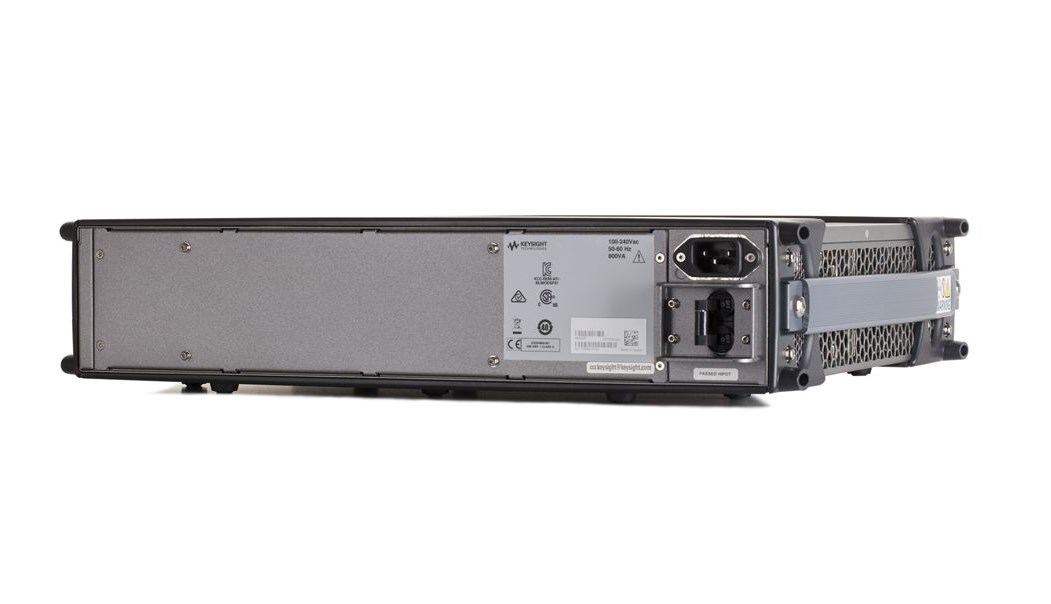

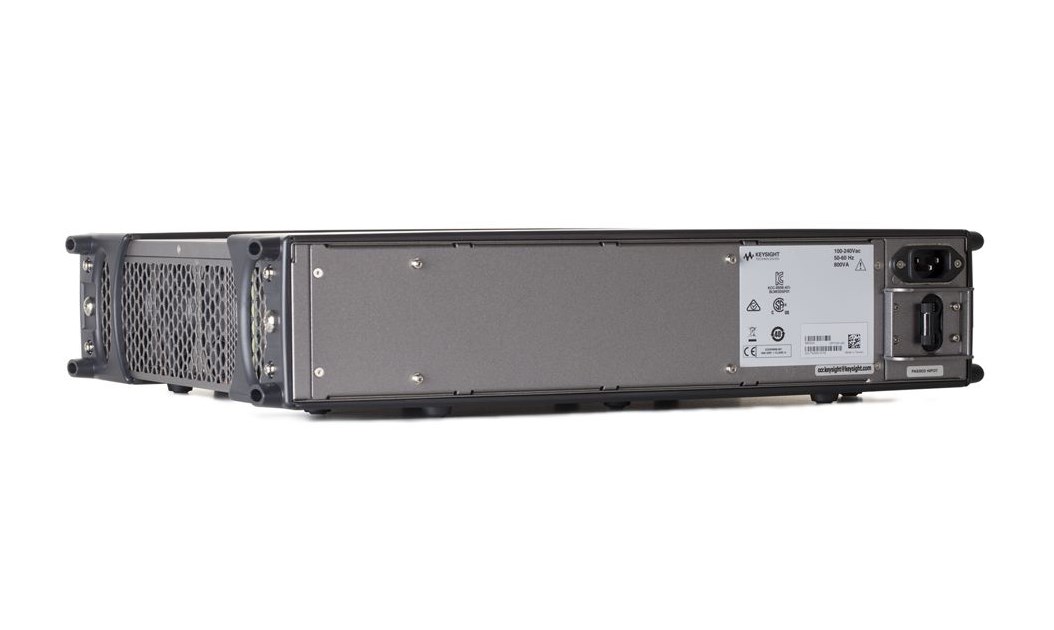

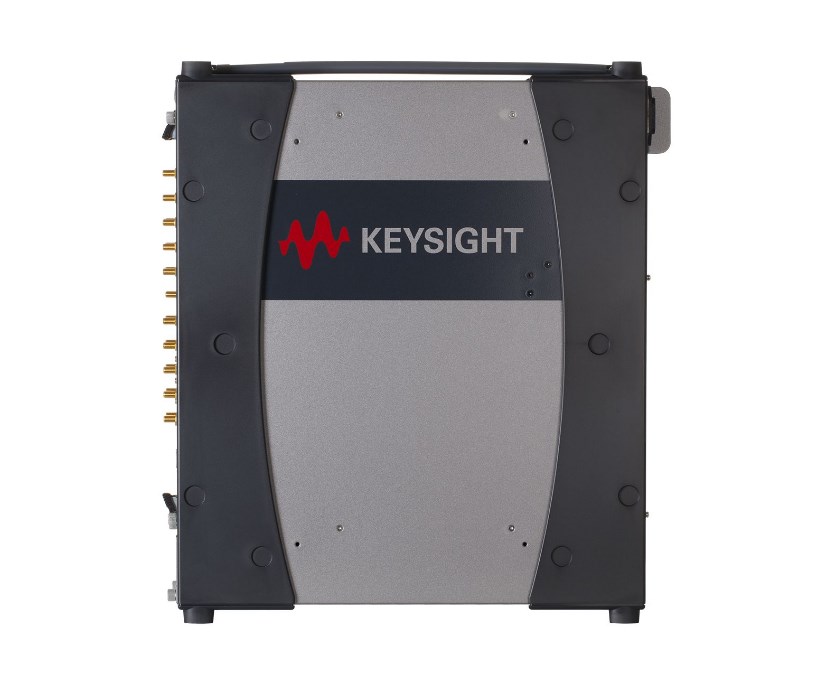

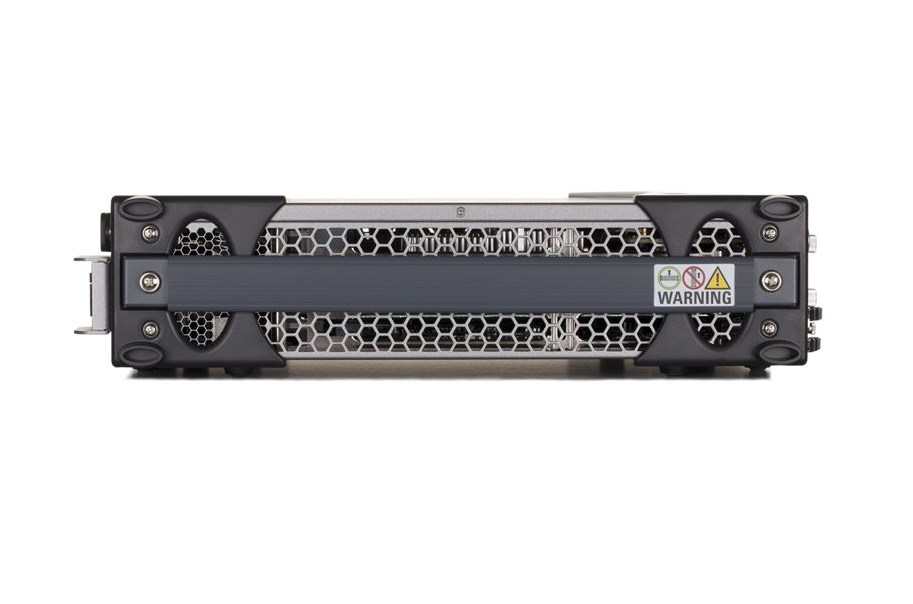

M8195A Генератор сигналов произвольной формы Keysight Technologies M8195A

Keysight M8195A — мощный генератор сигналов произвольной формы (AWG) для сложных высокоскоростных сигналов. Обеспечивает полосу пропускания 25 ГГц, 8-битное разрешение и до 4 каналов в однослотовом модуле AXIe, частоту дискретизации до 65 Гвыб/с и глубину памяти до 16 ГСб.

Возможности:

• генерация двух независимых сигналов I/Q основной полосы частот (двойная поляризация = 4 канала) со скоростью до 32 Гбод и более;
• формирование сигналов NRZ, PAM4, PAM8, DMT и других на скорости до 32 Гбод;
• поддержка протоколов HDMI™, C-PHY™ и D-PHY™;
• встраивание/извлечение каналов, добавление джиттера, ISI, шума и других искажений;
• генерация любых математически определенных произвольных форм волн, сверхкоротких точных импульсов и широкополосных чирпов;
• выходная амплитуда до 1 Вpp(se) или 2 Вpp(diff);
• широкополосные радиочастотные сигналы с мгновенной полосой пропускания от постоянного тока до 25 ГГц;
• расширение памяти до 16 ГСб для генерации PRBS7, PRBS10, PRBS11, PRBS15 ... PRBS31.

Применение:

• тестирование цифровых устройств и интерфейсов;
• оптическая и электрическая связь, включая стандарты следующего поколения;
• широкополосные радиолокационные и спутниковые системы;
• передовые исследования и разработки.

Технические характеристики:

• Аналоговые каналы: 4
• Частота дискретизации: 65 ГВыб/с
• Разрядность (АЦП): 8 бит
• Размер (ВхШхГ): 32,2х3х28,1 см
• Вес: 3,75 кг

Возможны дополнительные опции M8195A.
