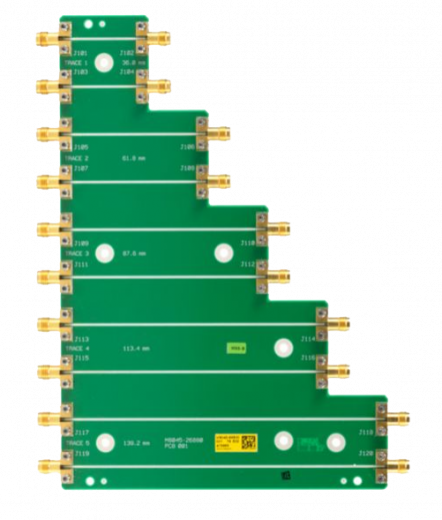

M8049A Прецизионные платы каналов для эмуляции межсимвольной интерференции (ISI Keysight Technologies M8049A
Keysight M8049A — прецизионные платы каналов для эмуляции межсимвольной интерференции (ISI). Пассивный инструмент для стресс-тестирования приемников (RX Stress Test) на скоростях до 32 Гбод и выше.
Эмулирует 21 ISI-трассу на материалах Rogers/Megtron (длиной до 22,3 дюйма) для точного моделирования канала: потери на вносимое затухание (Insertion Loss) до 20 дБ на частоте 16 ГГц. Применяется при тестировании PCIe 4.0/5.0 и OIF-CEI-56G.
- Поддерживаемая скорость: от 32 ГБод
- Длина трасс: от 0,8 дюйма (20,3 мм) до 22,3 дюйма (566,4 мм)
- Количество трасс: 5 коротких, 9 средних, 7 длинных
- Материал плат: Rogers 4350B и Megtron 6
- Тип каналов: дифференциальные
- Тип модуля: платы межсимвольной интерференции (ISI)
Каскадируемость трасс в пределах одной или между разными платами позволяет настраивать требуемую характеристику затухания S21 с мелким шагом. Для каждой трассы предоставляются измеренные параметры S21 (файлы Touchstone). Сдвиг внутри дифференциальной пары, как правило, менее 3 пс.
Применение: стресс-тестирование приемников, тестирование соответствия (PCI Express 4.0/5.0 до 32 ГТ/с, OIF-CEI-56G, IEEE 802.3 для Ethernet 100GBASE-CR4, 400GBASE-CR8), характеризация устройств, эмуляция частотно-зависимого аттенюатора. Дополнение к BERT серии Keysight M8000, в частности M8040A и M8050A.
