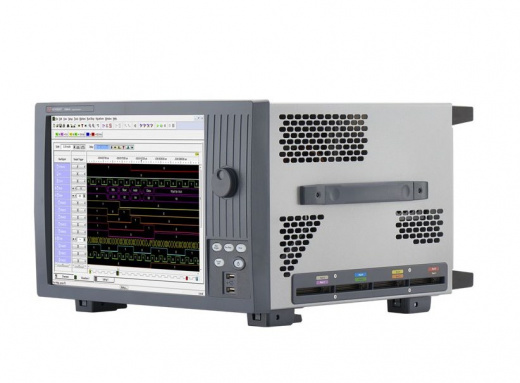

Keysight Technologies 16864A

Keysight 16864A — портативный логический анализатор на 136 каналов, предназначенный для отладки и проверки высокоскоростных цифровых систем и шин памяти (DDR4, DDR3, LPDDR4, LPDDR3, LPDDR2, LPDDR, DDR4, DDR3, DDR2, DDR).

• Анализ синхронизации (асинхронный захват): до 10 ГГц при использовании четверти каналов (опция T10), до 5,0 ГГц при половине каналов и до 2,5 ГГц при использовании всех 136 каналов.
• Масштабирование синхронизации (Timing Zoom): разрешение 12,5 ГГц (80 пс) с глубиной памяти 256 КБ.
• Анализ состояний (синхронный захват): тактовая частота до 700 МГц, скорость передачи данных до 1,4 Гбит/с.
• Стандартная глубина памяти 2 Мб с расширением до 128 Мб (все каналы) или до 512 Мб (четверть каналов).
• Одновременные глазковые диаграммы на всех каналах для анализа целостности сигнала.
• Усовершенствованный секвенсор запуска с частотой 1,4 ГГц.
• Цветной сенсорный дисплей с диагональю 15 дюймов (38,1 см).
• Встроенный съемный твердотельный накопитель (SSD), порты USB 3.0 и LAN.

Применение: разработка и отладка встраиваемых систем, верификация шин памяти, разработка систем связи, поиск сложных и трудновоспроизводимых ошибок благодаря глубокой памяти.
