Keysight Technologies 16861A

Keysight 16861A — портативный 34-канальный логический анализатор, предназначенный для отладки и верификации высокоскоростных цифровых систем.

• Анализ логических состояний: тактовая частота до 350 МГц, скорость передачи данных до 1,4 Гбит/с
• Анализ временных диаграмм: частота сбора данных до 2,5 ГГц (на всех каналах) или 5,0 ГГц (на половине каналов)
• Функция Timing Zoom: разрешение 12,5 ГГц (80 пс) при памяти 256 Квыборок
• Стандартная глубина памяти 2 МБ с возможностью модернизации до 128 МБ (на всех каналах) или 256 МБ (на половине каналов)
• Анализ целостности сигнала: одновременные глазковые диаграммы на всех 34 каналах

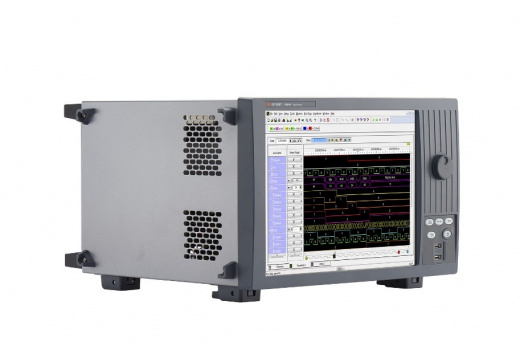

• 15-дюймовый (38,1 см) цветной емкостной сенсорный дисплей

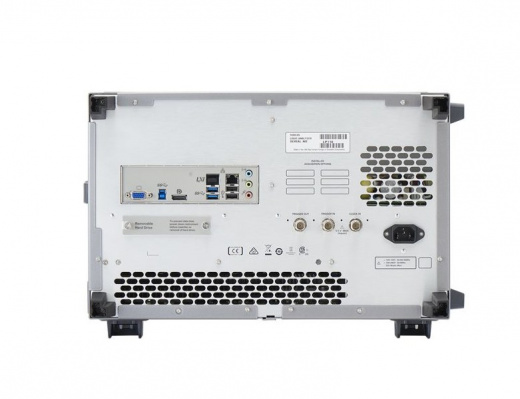

• Встроенный съемный твердотельный накопитель (SSD), порты USB 3.0 и LAN
• Триггерный секвенсор 1,4 ГГц
• Поддержка протоколов памяти DDR4, DDR3, DDR2, LPDDR4, LPDDR3

Применяется для отладки высокоскоростных цифровых интерфейсов, встроенных систем, схем с синхронными и асинхронными шинами, а также систем памяти DRAM.
