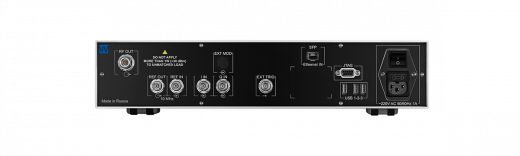

INWAVE MWT-60U Векторный генератор сигналов MWT-60U
INWAVE MWT-60U — векторный генератор сигналов, прецизионный прибор для генерации модулированных ВЧ-сигналов в диапазоне от 8 кГц до 6 ГГц. Обеспечивает ультранизкий фазовый шум (до −140 дБн/Гц), высокую выходную мощность (2 Вт) и полосу модуляции не менее 520 МГц.
Прибор сочетает цифровую архитектуру с прецизионной аналоговой частью: генерация основана на прямом цифро-аналоговом преобразовании с последующей частотной трансформацией, а встроенная система синтеза частоты обеспечивает низкий уровень фазовых шумов и высокую точность установки параметров.
Области применения
- Разработка и тестирование радиооборудования: отладка приёмо-передающих трактов, проверка параметров усилителей и фильтров.
- Калибровка измерительных систем: воспроизведение эталонных сигналов для поверки анализаторов спектра и других приборов.
- Исследования в области беспроводной связи: моделирование сигналов LTE, Wi-Fi, Bluetooth для анализа помехоустойчивости.
- Образовательная деятельность: лабораторные работы по радиотехнике и телекоммуникациям.
- Производство электроники: входной контроль компонентов, функциональное тестирование готовых изделий.
Технические характеристики
- Диапазон частот: 8 кГц - 6 ГГц
- Максимальная выходная мощность: 2 Вт (+33 дБм)
- Уровень фазовых шумов: -140 дБн/Гц (несущая 1 ГГц), -119 дБн/Гц (несущая 10 ГГц)
- Полоса модуляции: не менее 520 МГц
- Шаг установки выходной мощности: 0,1 дБ
- Уровень гармонических искажений: -55 дБн
- Уровень негармонических искажений: -81 дБн
- Интерфейс ввода данных и управления: 10 Гбит/с Ethernet (SFP+), 1 Гбит/с Ethernet (SFP) — опции
- Размер (ВхШхГ), см: 10х48х47
- Вес: 15 кг
- Страна производства: Россия
Возможны дополнительные опции, среди них — термостатированный опорный генератор (OCXO), рубидиевый опорный генератор, импульсная модуляция, модуляция ЛЧМ, ППРЧ, мультитоновая модуляция, внешний I/Q-вход, встроенный ПК с сенсорным дисплеем.
