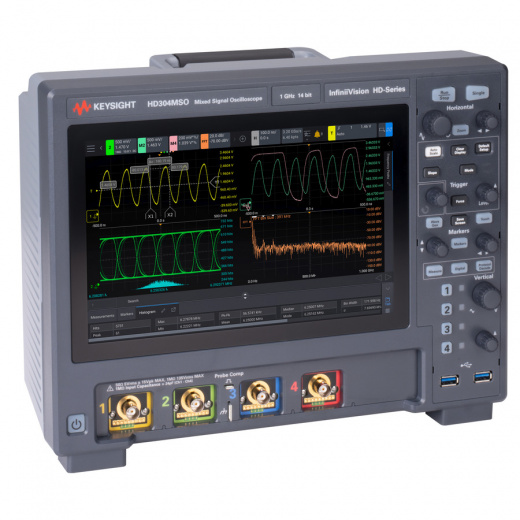

HD304MSO Осциллограф InfiniiVision: 4 аналоговых канала Keysight Technologies HD304MSO

Осциллограф Keysight HD304MSO InfiniiVision — высокоточный инструмент с четырьмя аналоговыми каналами, 14-битным АЦП и полосой пропускания от 200 МГц до 1 ГГц. Оснащен 10,1-дюймовым сенсорным экраном, памятью 100 Мбит и частотой обновления 1 300 000 осциллограмм в секунду.

Основные характеристики

• Аналоговые каналы — 4
• Частота дискретизации — 3,2 ГВыб/с
• Полоса пропускания — 200 МГц
• Разрядность (АЦП) — 16 бит
• Дисплей — 10,1-дюймовый сенсорный экран
• Объем памяти — 100 Мб
• Глубина памяти — 1,3 млн точек/с
• Интерфейсы — USB, LAN
• Размер (ВхШхГ) — 33,5х26,2х16,8 см
• Вес — 5,25 кг

Комплектация

• Осциллограф Keysight InfiniiVision HD3 с четырьмя аналоговыми каналами
• Четыре комплекта пассивных зондов 500 МГц
• Охотник за неисправностями
• Анализ частотной характеристики
• Срабатывание зоны
• Сегментированная память
• Лицензия MSO (совместима с кабелями MSO серий 3000A/T/G и 4000A/G X)
• Тестирование маски
• Гистограммы формы сигнала и измерения, а также быстрое преобразование Фурье
• Техническая поддержка KeysightCare
• Трехлетняя заводская гарантия
• Локализованный шнур питания, интерфейс и накладка на переднюю панель

Применение

• Отладка цифровых схем
• Исследование силовых цепей
• Исследования и разработки
• Образовательные задачи

Помимо осциллографа, устройство может выполнять функции 7-в-1, включая генератор произвольных сигналов, анализатор протоколов, вольтметр и счетчик. Поддерживаются расширенные функции анализа: БПФ, гистограммы, боде-анализ и зонное триггерирование.
