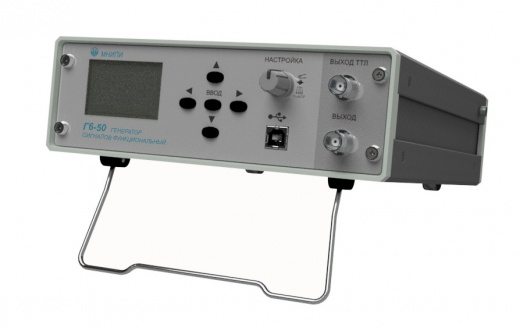

Генератор сигналов функциональный МНИПИ Г6-50

Генератор сигналов функциональный Г6-50 — мощный инструмент для формирования сигналов различных форм: синусоидальных, прямоугольных (ТТЛ), меандра, треугольных, пилообразных (прямых и обратных).

Основные преимущества прибора:

• высокое разрешение по частоте (5 десятичных разрядов при начальной дискретности 0,1 Гц);
• точность установки частоты;
• калиброванный выход;
• возможность эксплуатации в жестких климатических условиях;
• простота регулировки.

Технические характеристики:

• форма сигнала: синусоидальная, меандр, треугольная, пилообразная (прямая, обратная), смещение, прямоугольная (ТТЛ);
• диапазон частот: от 0,1 Гц до 2 МГц;
• погрешность установки частоты: не более ±0,05 %;
• нестабильность частоты: не более 0,02 % за 15 мин;
• амплитуда сигнала синусоидальной формы: не менее 5 В на нагрузке 600 Ом, не менее 10 В без нагрузки;
• размах сигналов меандр, треугольная, пилообразная (прямая, обратная): не менее 10 В на нагрузке 600 Ом, не менее 20 В без нагрузки;
• пределы регулировки уровня выходного сигнала синусоидальной формы: от 4 мВ до 3,7 В (скз) на нагрузке 600 Ом, от 8 мВ до 7,4 В (скз) без нагрузки;
• пределы регулировки уровня меандр, треугольной, пилообразной формы: от 10 мВ до 10,465 В (размах) на нагрузке 600 Ом, от 20 мВ до 20,93 В (размах) без нагрузки;
• неравномерность уровня сигнала синусоидальной формы относительно 1 кГц: не более 5 % на частотах от 0,1 до 10 Гц, не более 2 % на частотах от 10 Гц до 200 кГц, не более 5 % на частотах от 200 кГц до 2 МГц;
• коэффициент гармоник синусоидальной формы: не более 0,2 % (10–99,999 Гц), не более 0,07 % (100 Гц – 10 кГц), не более 0,2 % (10,001–120 кГц), не более 1 % (120,01 кГц – 1 МГц), не более 4 % (1,0001–2 МГц);
• параметры сигнала прямоугольной (ТТЛ) формы в диапазоне от 0,1 Гц до 2 МГц: лог. «1» ≥ 2,4 В; лог. «0» ≤ 0,4 В; длительность фронта, среза не более 100 нс;
• диапазон рабочих температур: от минус 10 °С до +40 °С;
• питание: ~230 В, 50 Гц; 10 В×А;
• габариты: 210х71х255 мм; масса: 2 кг.

Госреестр СИ — №86756-22 до 01.03.2027 г.
Страна производства — Беларусь.
