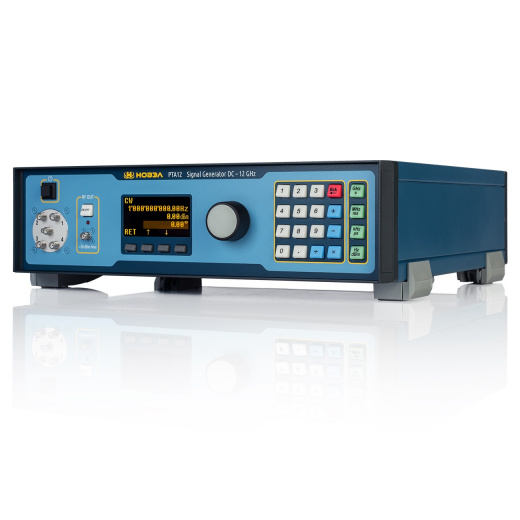

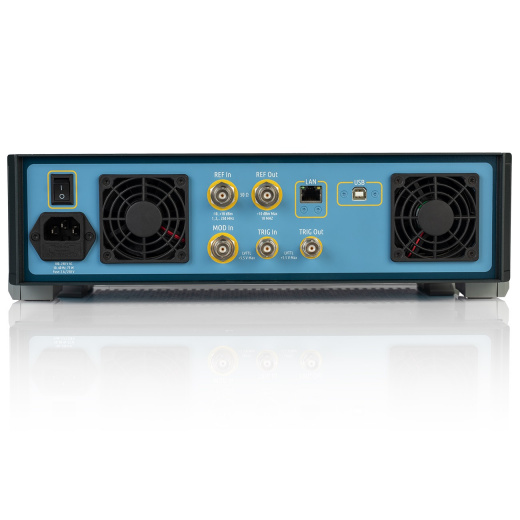

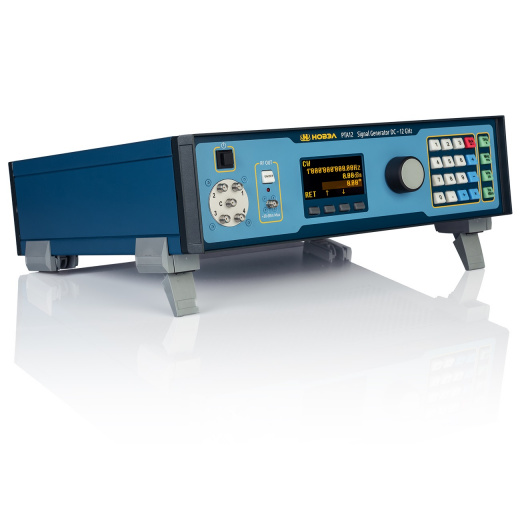

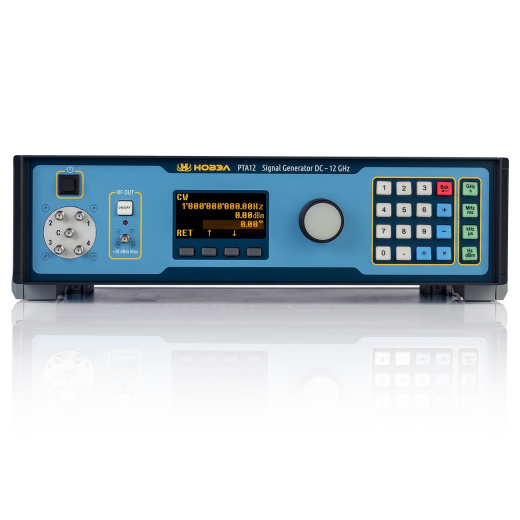

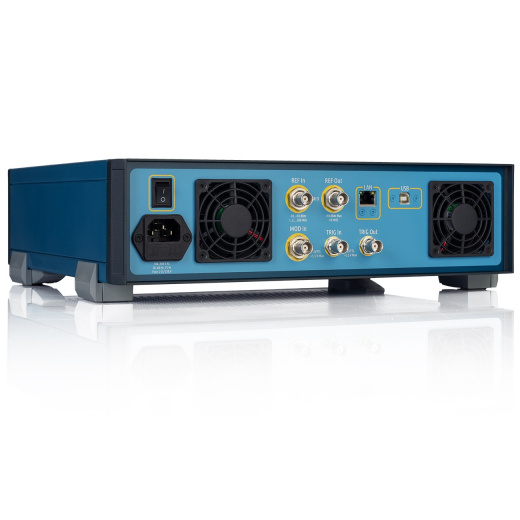

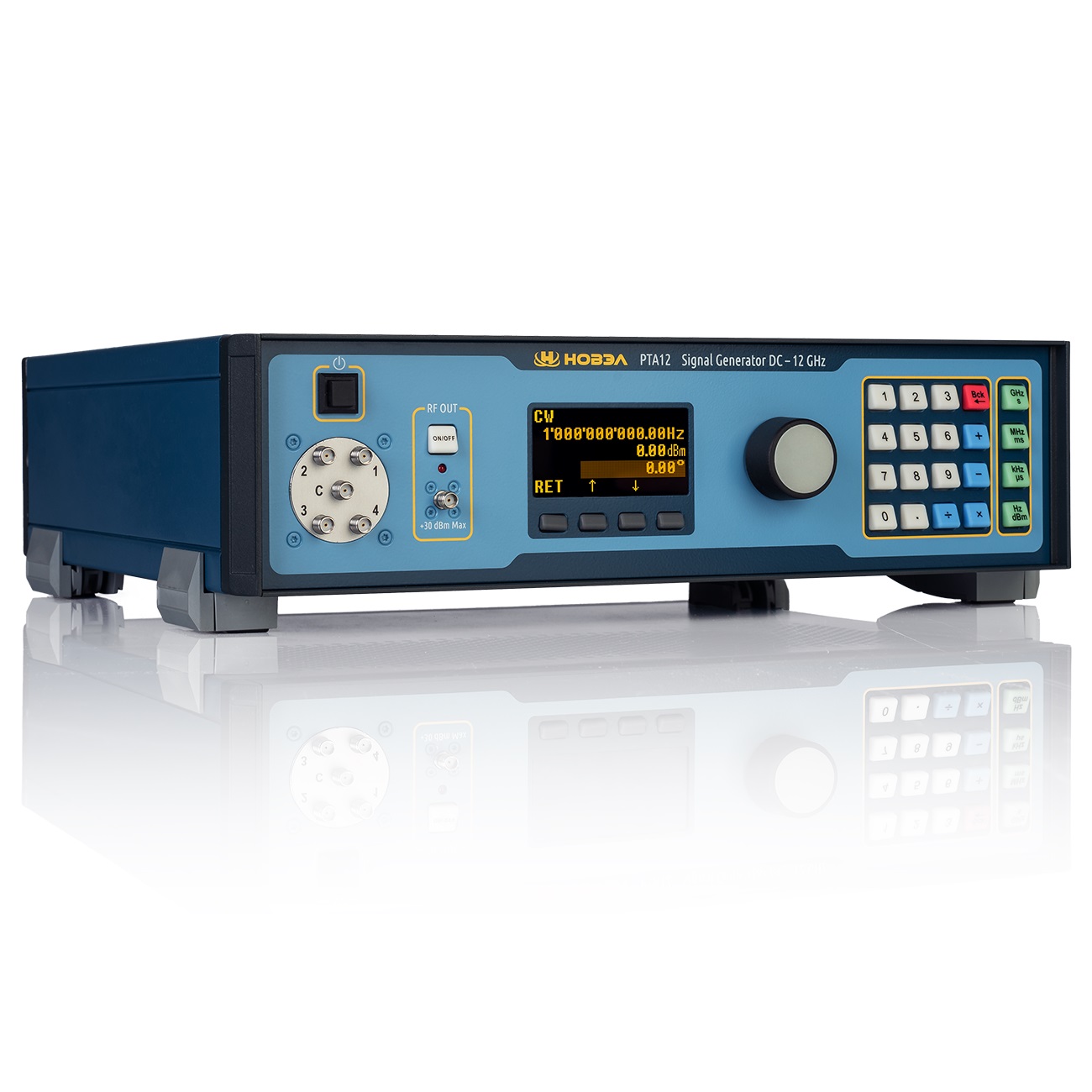

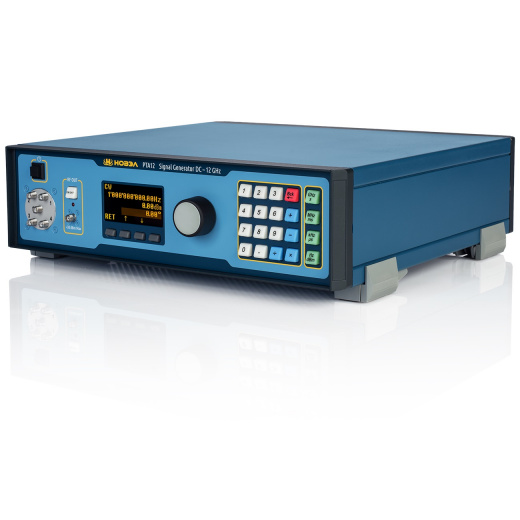

Г4-РТА12 Аналоговый генератор сигналов НОВЭЛ Г4-РТА12

Генератор сигналов серии Г4-РТА12 создает немодулированные синусоидальные СВЧ колебания с нормированными уровнями мощности и частотой выходного сигнала CW. Поддерживает режимы качания частоты и импульсной модуляции (внешний вход).

Основные характеристики Г4-РТА12

• Широкий диапазон частот: генерация сигналов в диапазоне от DC до 12 ГГц.
• Высокая стабильность: встроенный высокостабильный опорный генератор обеспечивает минимальные фазовые шумы и дрейф частоты.
• Высокая точность частоты и амплитуды.
• Компактность и портативность: масса прибора 5,0 кг.

Спецификация

• Диапазон рабочих частот: от DC до 12 ГГц
• Дискретность установки частоты выходного сигнала: 0,01 Гц
• Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора: ±1,0·10^-6
• Диапазоны установки уровня мощности выходного сигнала (в диапазоне частот от 9 кГц до 12 ГГц): от -90 до +20 дБ (1 мВт), от +12 до +20 дБ (1 мВт)
• Уровень гармонических составляющих спектра выходного сигнала: -30 дБ (1 мВт)
• Уровень субгармонических составляющих спектра выходного сигнала: -50 дБ (1 мВт)
• Уровень негармонических составляющих спектра выходного сигнала: -60 дБ (1 мВт)
• Параметры электрического питания: 220 В, 50 Гц
• Потребляемая мощность: 160 В·А
• Габаритные размеры (высота×длина×ширина): 105×335×355 мм (без опции РТА-А4), 110×390×375 мм (с опцией РТА-А4)
• Масса: 5,0 кг
• Рабочие условия: температура от +5 до +40 °C, относительная влажность 80% при +25 °C
• Средний срок службы: 5 лет
• Средняя наработка на отказ: 25000 ч

Применение

• Тестирование и калибровка радиочастотного оборудования
• Разработка и отладка беспроводных систем связи
• Образовательные и научно-исследовательские цели
• Производственный контроль качества электронных устройств

Доступные опции

• РТА-А1 (аппаратная): расширенный диапазон перестройки уровня выходного сигнала
• РТА-А2 (аппаратная): модуль коммутации СВЧ-сигналов 1/4
• РТА-А3 (аппаратная): модуль коммутации СВЧ-сигналов 1/6
• РТА-А4 (аппаратная): усиленный корпус
