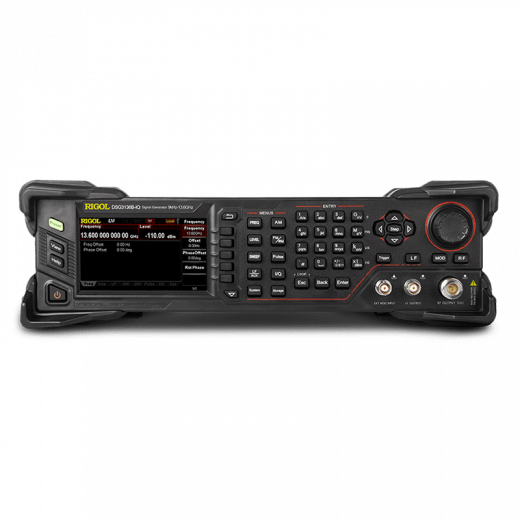

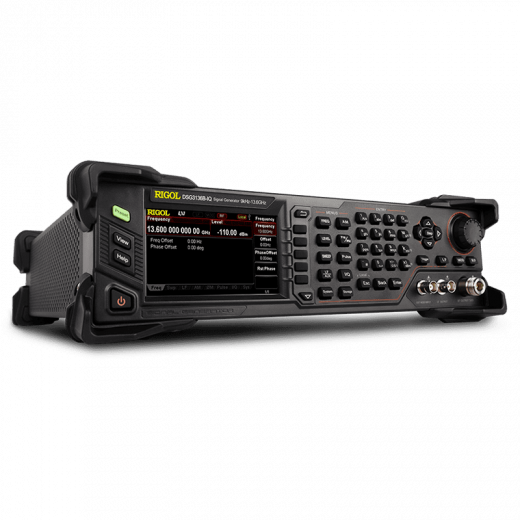

DSG3065B-IQ Генератор радиочастотных сигналов 9 кГц - 6 Rigol DSG3065B-IQ, 5 ГГц
Rigol DSG3065B-IQ — высокопроизводительный векторный генератор радиочастотных сигналов, предназначенный для работы в диапазоне до 6,5 ГГц.
Наличие функций векторной модуляции сигнала и высокостабильного опорного генератора позволяет использовать прибор для решения широкого круга задач — от настройки узкополосных фильтров до генерации сложных сигналов с QPSK модуляцией в телекоммуникационном оборудовании.
Благодаря встроенному I/Q модулятору прибор позволяет генерировать сигналы с цифровыми видами модуляции, такими как QPSK, 16QAM, 64QAM, обеспечивая превосходные характеристики ошибки модуляции (EVM). Серия DSG3000B отличается высокой чистотой спектра (фазовый шум <-116 дБн/Гц) и мощным выходом до +27 дБм.
Управление прибором осуществляется через цветной дисплей 4,3" TFT LCD, а стандартные интерфейсы LAN и USB гарантируют простую интеграцию в автоматизированные системы.
Технические характеристики- Диапазон частот: 9 кГц — 6,5 ГГц
- Разрешение по частоте: 0,01 Гц
- Диапазон выходной мощности: -110 дБм — +27 дБм
- Разрешение по мощности: 0,01 дБ
- Фазовый шум (SSB) @1 ГГц, 20 кГц: < -116 дБн/Гц (тип.)
- Разрешение по мощности: 0,01 дБ
- Типы модуляции (стандарт): AM, FM, ΦM, Импульсная, I/Q
- Полоса модуляции I/Q (внутренняя): до 60 МГц
- Поддерживаемые виды цифровой модуляции: QAM, ASK, PSK, FSK, MSK
- EVM (тип.): < 0,7% (внутренняя I/Q)
- Глубина памяти (I/Q): 256 Мвыборок

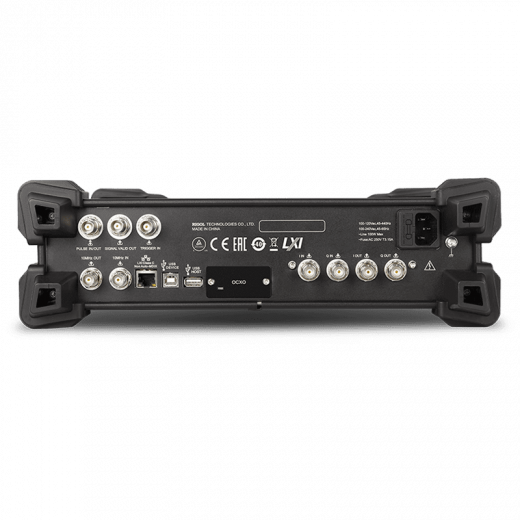

- Интерфейсы связи: LAN, USB Host/Device, опционально GPIB
