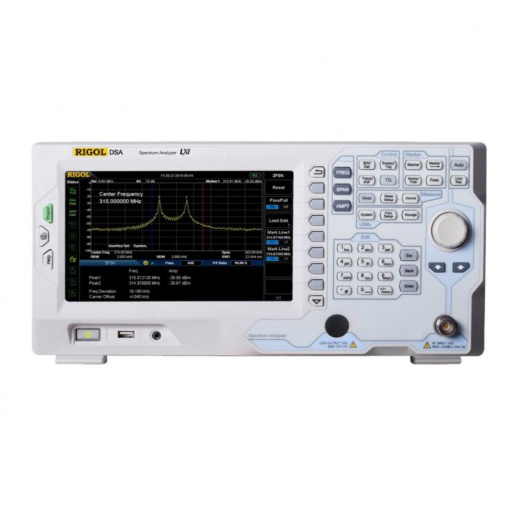

DSA875 Анализатор спектра и сигналов Rigol DSA875

Анализатор спектра Rigol DSA875 — современный измерительный прибор для детального анализа сигналов в диапазоне от 9 кГц до 7,5 ГГц. Оснащён полосой анализа (демодуляции) 1 МГц, высокочувствительным приёмником и мощным процессором обработки сигналов.

Отличается исключительной точностью измерений, низким уровнем собственных шумов и поддержкой расширенного набора функций анализа. Идеально подходит для решения сложных задач в области радиоизмерений.

Основные характеристики

• Диапазон частот: 9 кГц – 7,5 ГГц
• Разрешение по частоте: 1 Гц
• Чувствительность (DANL) 1 ГГц: -163 дБм (1 Гц)
• Фазовый шум: -98 дБн/Гц
• Полоса анализа (демодуляции): 1 МГц
• Опорная частота: 10 МГц
• Разрешение ПЧ RBW (-3 дБ): от 10 Гц до 1 МГц, с шагом 1-3-10
• Дисплей: 8" TFT экран (800 х 480 пикселей)
• Интерфейсы: USB, LAN, GPIB

Ключевые особенности

• Высокая точность измерений за счёт гетеродинного приёмника с цифровой обработкой сигналов (DSP).
• Низкий уровень фазового шума и высокая чувствительность.
• Режимы измерения: пиковая мощность, средняя мощность, мощность в заданной полосе, ACPR, гармонические искажения и др.
• Демодуляция сигналов: AM/FM/PM, цифровые виды модуляции (QAM, PSK, FSK).
• Сенсорный экран с интуитивным меню, поддержка SCPI-команд и API.

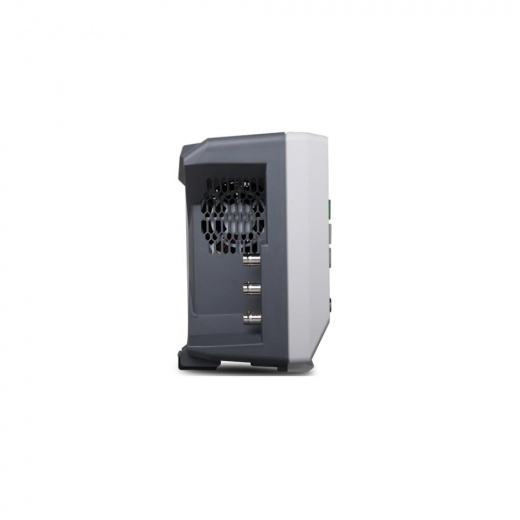

• Компактный корпус с эффективной системой охлаждения для лабораторных и полевых измерений.

Области применения

• Телекоммуникации и беспроводные технологии: тестирование базовых станций 5G и LTE, анализ параметров Wi-Fi, Bluetooth, Zigbee-устройств, контроль качества радиопередач и поиск помех.
• Разработка электроники: проверка характеристик усилителей, фильтров, смесителей, измерение гармоник и интермодуляционных искажений.
• Научные исследования: изучение электромагнитной совместимости (ЭМС), анализ сигналов в радиоастрономии и физике плазмы.
• Производство и сервисное обслуживание: калибровка и диагностика радиочастотного оборудования, поиск неисправностей в антенных системах.
