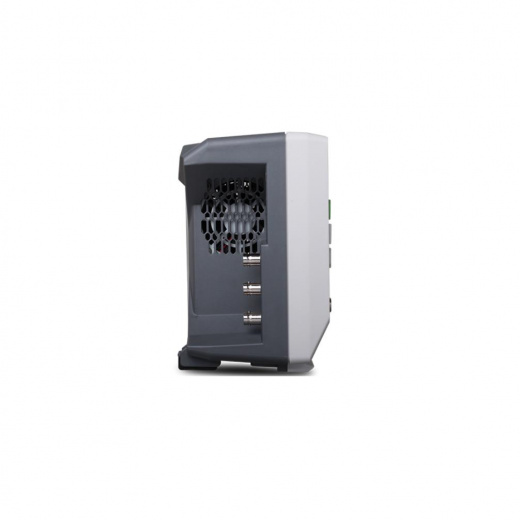

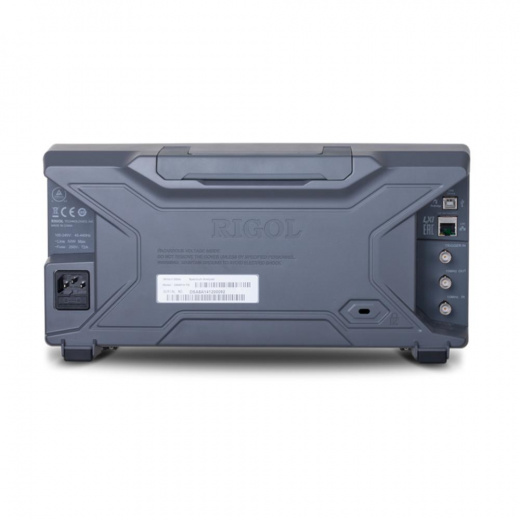

DSA815 Анализатор спектра и сигналов Rigol DSA815

Rigol DSA815 — анализатор спектра и сигналов, профессиональный прибор для исследования радиочастотных сигналов в диапазоне от 9 кГц до 1,5 ГГц. Устройство оснащено полосой анализа (демодуляции) 1 МГц и цветным сенсорным дисплеем, обеспечивающим удобное управление.

Анализатор отличается высокой точностью измерений, низким уровнем собственных шумов и поддержкой различных режимов анализа. Работает на основе супергетеродинного принципа, обеспечивая быстрое сканирование и детектирование сигналов с высоким разрешением.

• Серия — DSA800
• Диапазон частот — 9 кГц – 1,5 ГГц
• Разрешение по частоте — 1 Гц
• Чувствительность (DANL) 1 ГГц — -163 дБм (1 Гц)
• Фазовый шум — -98 дБн/Гц
• Полоса анализа (демодуляции) — 1 МГц
• Опорная частота — 10 МГц
• Разрешение ПЧ RBW (-3 дБ) — от 10 Гц до 1 МГц
• Разъем — N-типа (розетка)
• Дисплей — 8" TFT экран (800 х 480 пикселей)
• Сопротивление, Ом — 50
• КСВН, не более — 1,8 дБ
• Интерфейсы — USB, LAN, GPIB
• Размер (ВхШхГ), см — 12,8х17,88х36,16
• Вес, кг — 5,15

Ключевые особенности:

• Широкий частотный диапазон — работа с большинством стандартов беспроводной связи, радиовещания и телекоммуникаций.
• Высокая чувствительность — низкий уровень собственных шумов (DANL) обеспечивает детектирование даже слабых сигналов.
• Удобный интерфейс — 8-дюймовый цветной дисплей с интуитивным управлением, поддержкой маркеров, автоматического поиска пиков и различных режимов детектирования.
• Гибкость подключения и автоматизация — поддержка USB-host, USB-device и Ethernet (LXI), управление при помощи SCPI-команд.
• Встроенные измерительные функции — анализ полосы пропускания, мощности канала, соотношения сигнал/шум (SNR), интермодуляционных искажений (TOI).

Назначение и применение:

• Анализ спектра радиосигналов (Wi-Fi, GSM, LTE, радиовещание)
• Тестирование фильтров, усилителей и смесителей с трекинг-генератором
• Обнаружение помех в цепях и диагностика ЭМС
• Образовательные цели
