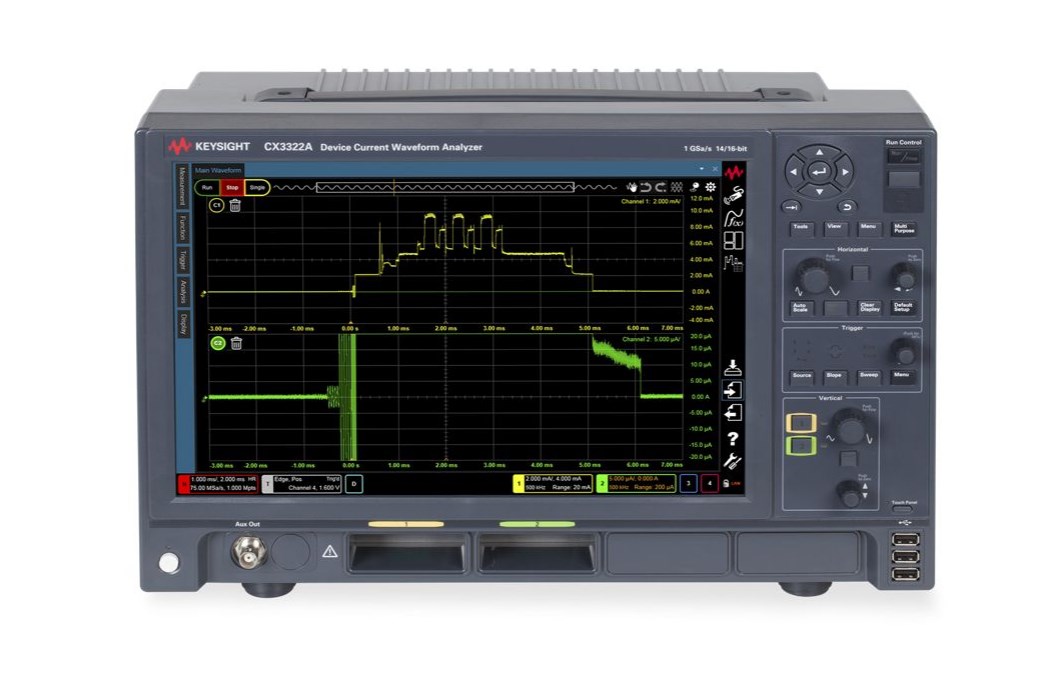

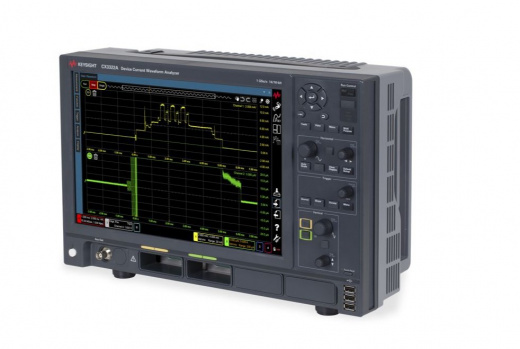

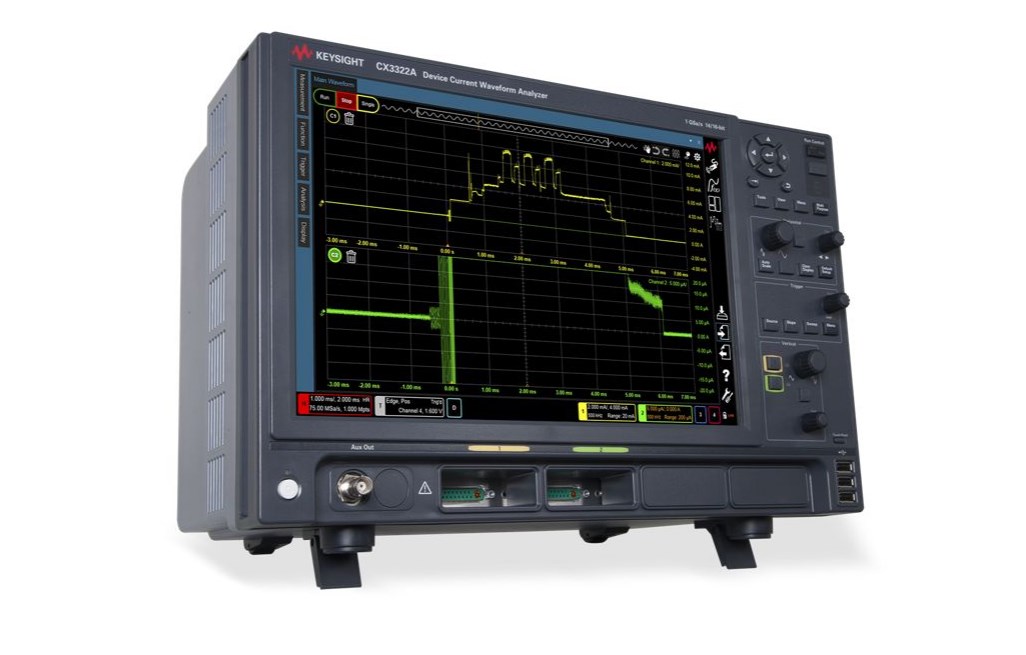

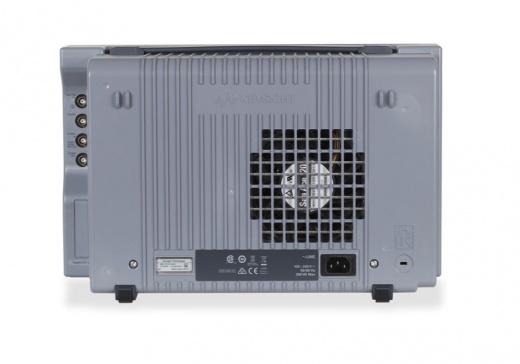

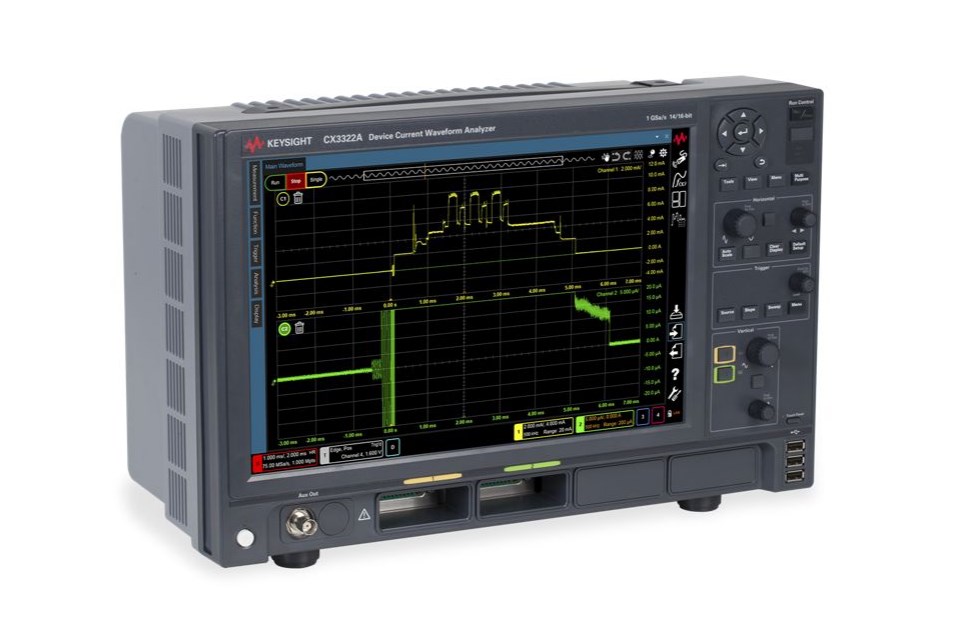

CX3322A Анализатор формы сигнала тока Keysight Technologies CX3322A

Keysight CX3322A — 2-канальный анализатор формы сигнала тока с высоким разрешением (14/16 бит) и частотой дискретизации 1 Гвыб/с. Объединяет функции осциллографа и цифрового мультиметра (DMM) для точного анализа динамического потребления энергии.

Прибор серии CX3300A сочетает полосу пропускания и частоту дискретизации осциллографа, чувствительность цифрового мультиметра и возможность длительной записи данных, как у регистратора. Позволяет анализировать шины питания, сеть распределения питания и целостность питания, а также видеть широкополосные низкоуровневые сигналы тока.

• Высокий динамический диапазон: 14- или 16-битное разрешение обеспечивает точность измерений в широком динамическом диапазоне.
• Высокая производительность: полоса пропускания до 200 МГц и частота дискретизации до 1 Гвыб/с.
• Интуитивное управление: 14,1-дюймовый емкостный мультисенсорный экран WXGA.

Применение: анализ низкого энергопотребления, отладка и тестирование (включая анализ шин питания, встроенные математические функции и БПФ), оценка интеграции компонентов, например датчиков тока.

Технические характеристики:

• Аналоговые каналы — 2
• Полоса пропускания — 200 МГц
• Частота дискретизации — 1 Гвыб/с
• Разрядность (АЦП) — 16 бит
• Объем памяти — 262144
• Дисплей — 14,1-дюймовый емкостный сенсорный экран WXGA
• Интерфейсы — USB, LAN
• Размер (ВхШхГ) — 42.5×26.61×19.67 см
• Вес — 11 кг

Госреестр СИ — 70386-18.
