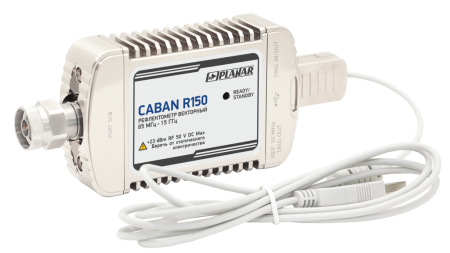

CABAN R150 Рефлектометр векторный Планар CABAN R150
Векторный рефлектометр CABAN R150 — портативный и высокоточный измерительный прибор, предназначенный для анализа электрических цепей и компонентов в радиочастотном диапазоне. Он позволяет получить полную информацию о параметрах отражения сигнала, что делает его незаменимым инструментом для разработчиков, инженеров и специалистов, работающих с радиоэлектроникой, телекоммуникациями и связью.
Ключевые особенности и преимущества
- Широкий частотный диапазон: от 85 МГц до 15 ГГц
- Высокая точность измерений коэффициента отражения
- Измерение S11
- Прямое подключение к измеряемому устройству без измерительного СВЧ кабеля
- Компактные размеры и легкий вес — удобен для использования в полевых условиях
- В комплекте поставляется специализированное программное обеспечение для обработки и анализа данных
Области применения
- Разработка и тестирование радиоэлектронных устройств (антенны, фильтры, усилители)
- Диагностика и ремонт кабельных систем
- Измерение параметров линий передачи
- Контроль качества компонентов
Технические характеристики
- Диапазон рабочих частот: от 85 МГц до 15 ГГц
- Количество измерительных портов: 1
- Волновое сопротивление измерительных портов: 50 Ом
- Измеряемые параметры: S11, потери в кабеле
- Выходная мощность: -25; 0 дБ/мВт
- Динамический диапазон: не менее 125 дБ (85 МГц – 4,8 ГГц) / 105 дБ (4,8 – 15 ГГц)
- Количество точек измерения за сканирование: от 2 до 100 001
- Минимальное время измерения на одной частоте: 170 мкс
- Минимальный шаг установки частоты: 25 Гц
- Полоса измерительного фильтра (с коэффициентом 1/3): от 10 до 300 000 Гц
- Питание: от интерфейса USB
- Диапазон рабочих температур окружающей среды: от -10 до +50 °С
- Габаритные размеры (Д×Ш×В), мм, не более: 159х65х28 (CABAN R150-01, CABAN R150-02); 154x65x28 (CABAN R150-11, CABAN R150-12)
- Масса: не более 0,4 кг
- Интерфейс: USB
- Страна производства: Россия
Госреестр СИ — 89949-23. Реестровый номер ГИСП — 10495900. Внесен в ЕРРРП — Да. Продукция российского происхождения (в реестре) — Да.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением после рассмотрения заявки. Точные характеристики и свойства прибора уточняйте в официальной спецификации производителя.
