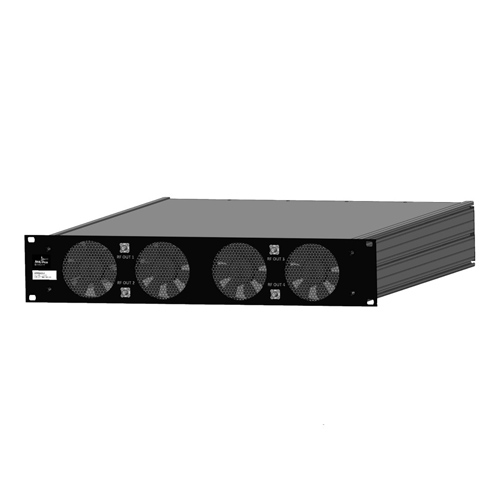

AnaPico Векторный генератор сигналов RFVSG6-2 RFVSG6-2, 10000 кГц - 6 ГГц, 2 канала (1 мкс с опцией UFS

RFVSG6-2 - это многоканальная версия генератора векторных сигналов со сверхбыстрым переключением, охватывающая непрерывный частотный диапазон от 10 МГц до 6 ГГц. Генератор обеспечивает сверхбыструю фазосинхронную развертку частоты, чирпирование, внутриимпульсную модуляцию и формирование импульса - все с очень низким фазовым шумом.

Для каждого выхода высокопроизводительный внутренний I/Q-модулятор обеспечивает независимые настраиваемые формы сигналов модуляции и поддерживает специальные схемы модуляции. Управление удаленное через Ethernet и USB с использованием стандартного командного языка SCPI. RFVSG с 2 каналами монтируется в корпусе 19” 2HU.

Особенности:

• Высокая полоса пропускания радиочастотного сигнала: двойной генератор сигналов произвольной формы с частотой дискретизации 500 МГц для генерации I/Q-сигнала, встроенная поддержка общей векторной модуляции и контролируемого введения аддитивного белого гауссовского шума (AWGN).
• Превосходная чистота модулированных сигналов: низкий фазовый шум (-145 дБн/Гц при отстройке 1 ГГц и 20 кГц), низкий уровень паразитных составляющих и отличное подавление гармоник.
• Отличная производительность EVM и ACPR.
• Полный набор встроенных аналоговых модуляций: AM, FM, PM, Pulse.
• Ультратонкие последовательности импульсов (
• Встроенные схемы цифровой модуляции: FSK, PSK, ASK, QAM.
• Сверхбыстрая скачкообразная перестройка частоты и качания (частота обновления, мощность и фаза менее 200 нс).
• Мощная система триггеров, включающая несколько маркеров и триггеров ввода.
• Порт быстрого управления (FCP) (параллельный интерфейс BCD) для быстрого управления внешним сигналом.
• Безопасность: доступна внешняя карта памяти microSD.

Технические характеристики:

• Аналоговые каналы — 2
• Максимальная выходная мощность, dBm — 15
• Мин. длительность импульса (ИМ), нс — 8
• Скорость переключения, мкс — 1
• Размеры (Ш x Д x В): 426 x 480 x 86 мм [16.8 x 18.9 x 3.4 in]
• Вес: 18 кг

Европейский артикул: APVSG-X.

Доступные опции:

• LN - Улучшенный фазовый шум и стабильность частоты
• LN+ - Улучшенный фазовый шум и долговременная стабильность частоты
• UFS - Ультра быстрая скорость переключения
• FCP - Порт быстрого управления
• HI - High isolation enclosure
• MOD - Полные возможности аналоговой модуляции
• IVM - Внутренние цифровые схемы модуляции
• AVIO - Авионика (DME, VOR, ILS)
• AIQ - Внешний аналоговый IQ вход (на канал)
• VREF - Variable external reference
• FLASH - MicroSD слот
• WE - Продление гарантии на 1 год (стандартно: 2 года)
