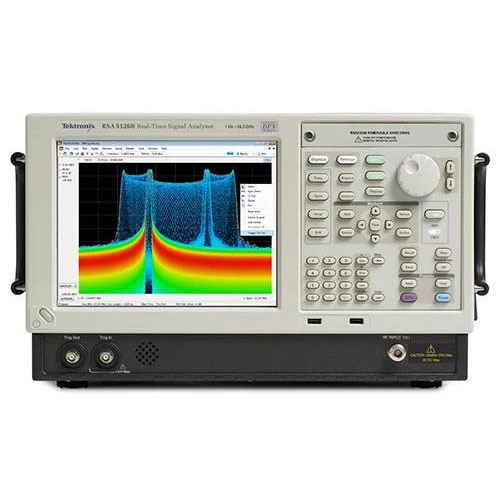

Анализатор спектра и сигналов Tektronix RSA5126B

Анализатор спектра и сигналов RSA5126B — мощный прибор, предназначенный для анализа сигналов и спектров в реальном времени. Он является частью серии RSA5000, которая заменяет традиционные приборы, обеспечивая точность и функциональность для выполнения повседневных задач в области радиоэлектроники.

Анализатор спектра реального времени RSA5000B — один из лучших в отрасли приборов для визуализации и определения характеристик устройств и компонентов с высокой точностью. Усовершенствованный анализатор спектра позволяет выполнять измерения сигналов помех с высокой производительностью, чувствительностью и в более сжатые сроки, чем другие анализаторы спектра.

Функции и особенности анализатора RSA5126B:

• Стандартные независимые элементы управления: разрешение по полосе пропускания (RBW), разрешение слабых сигналов в присутствии помех (VBW), квазипиковый детектор, нулевой обзор
• Комплексные измерения: мощность канала, занятая полоса частот (OBW), коэффициент мощности по соседнему каналу (ACLR), паразитные сигналы, дополнительная кумулятивная функция распределения (CCDF), спектрограмма

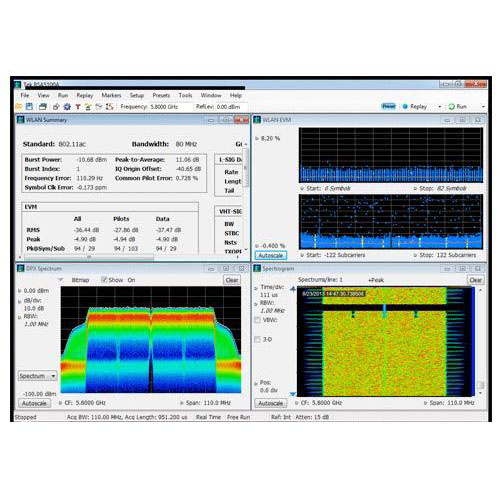

• Одновременный просмотр событий в доменах частоты, времени и реальном времени
• Анализ в широкой полосе захвата с большим динамическим диапазоном: 165 МГц с динамическим диапазоном, свободным от паразитных составляющих (SFDR) 80 дБн
• Частотный отклик в полосе 165 МГц: ±0,4 дБ, 1,5°
• Опции для WLAN, Bluetooth, ZigBee, анализа импульсов и пр.
• Обнаружение всех сигналов с длительностью больше 434 нс со 100 %-ной вероятностью перехвата
• Самый быстрый механизм быстрого преобразования Фурье: до 3,125 млн БПФ/с
• Самые полные измерения: DPX-спектр, DPX-спектрограмма, DPX-нулевой обзор
• Самые ответственные запуски: по частотной маске, плотности DPX-измерений, рантам, уровню, квалификации по времени для всех запусков

Технические характеристики: тип анализатора — лабораторный.
