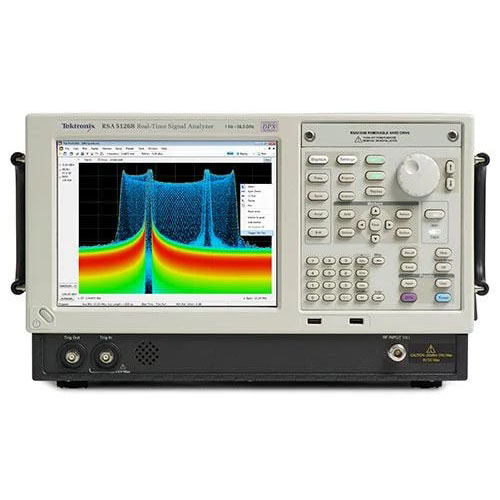

Анализатор спектра и сигналов Tektronix RSA5103B

Анализатор спектра и сигналов RSA5103B — мощный прибор, предназначенный для визуализации и определения с прецизионной точностью характеристик устройств и компонентов. Он обеспечивает точность измерений и функциональность, необходимые для выполнения повседневных задач в области радиоэлектроники.

Анализаторы сигналов реального времени серии RSA5000 — идеальный выбор для радиоинженеров и специалистов в области радиоэлектроники. Эти передовые устройства обеспечивают точность измерений и функциональность, необходимые для решения сложных задач в реальном времени. С серией RSA5000 вы получите лучшие в отрасли характеристики реального времени, включая наилучшую минимальную длительность сигнала для 100% вероятности перехвата и лучший динамический диапазон в реальном времени.

Анализатор спектра реального времени RSA5000B — это лучший в отрасли прибор, который позволяет выполнять измерения сигналов помех с высокой производительностью, чувствительностью и в более сжатые сроки, чем другие анализаторы спектра. Впечатляющая скорость свипирования в сочетании с высокой чувствительностью позволяет осуществлять качание в полосе 10 ГГц с минимальным уровнем шума -110 дБм/Гц всего за 22 секунды.

Функции и особенности анализатора RSA5000B:

• Стандартные независимые элементы управления: разрешение по полосе пропускания (RBW), разрешение слабых сигналов в присутствии помех (VBW), квазипиковый детектор, нулевой обзор
• Комплексные измерения: мощность канала, занятая полоса частот (OBW), коэффициент мощности по соседнему каналу (ACRL), паразитные сигналы, дополнительная кумулятивная функция распределения (CCDF), спектрограмма

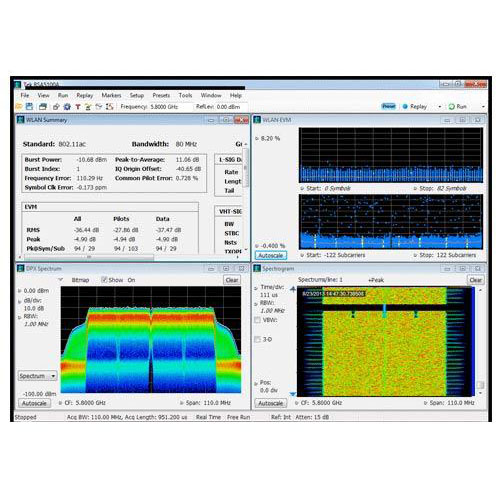

• Одновременный просмотр событий в доменах частоты, времени и реальном времени
• Анализ в широкой полосе захвата с большим динамическим диапазоном: 165 МГц с динамическим диапазоном, свободным от паразитных составляющих (SFDR) 80 дБн
• Частотный отклик в полосе 165 МГц: ±0,4 дБ, 1,5°
• Опции для WLAN, Bluetooth, ZigBee, анализа импульсов и пр.
• Обнаружение всех сигналов с длительностью больше 434 нс со 100 %-ной вероятностью перехвата
• Самый быстрый механизм быстрого преобразования Фурье: до 3,125 млн БПФ/с

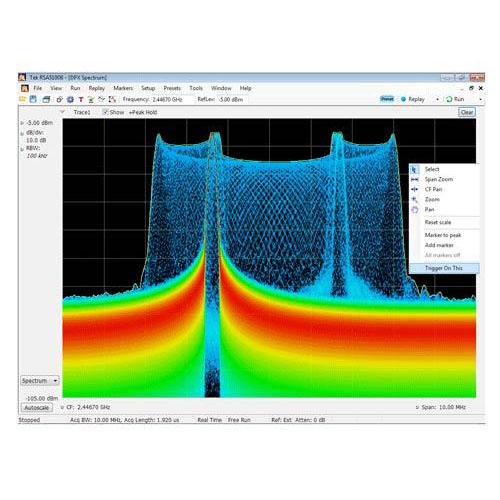

• Самые полные измерения: DPX-спектр, DPX-спектрограмма, DPX-нулевой обзор
• Самые ответственные запуски: по частотной маске, плотности DPX-измерений, рантам, уровню, квалификации по времени для всех запусков
