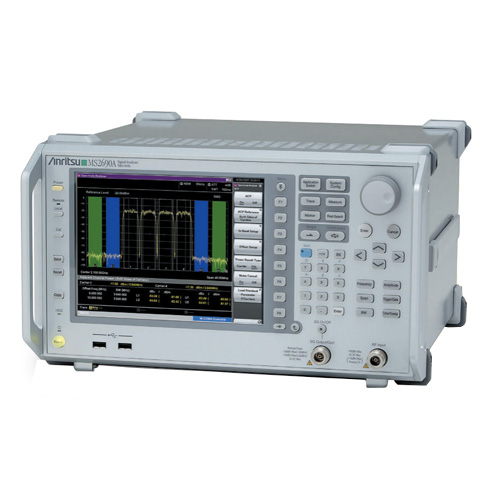

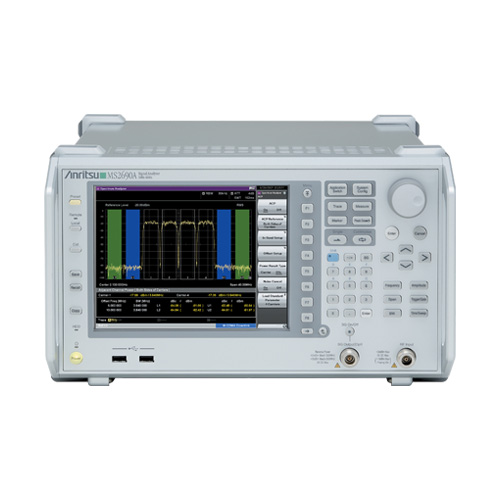

Анализатор спектра и сигналов Anritsu MS2691A-120

Анализатор спектра и сигналов MS2691A-120 — высокопроизводительный анализатор сигналов для коммуникационных приложений нового поколения.

Основные функции анализатора включают анализ свипируемого спектра, анализ сигнала БПФ и функцию прецизионного цифрового преобразователя. С помощью дополнительной опции генератора сигналов прибор превращается в готовое к использованию решение в одном корпусе.

Анализаторы сигналов серии MS269xA поддерживают стандартную полосу анализа 31,25 МГц, которую можно расширить до 62,5 МГц/125 МГц/162,5 МГц с помощью дополнительного оборудования. Запатентованный процесс калибровки, многоточечная калибровка амплитуды и фазовая калибровка обеспечивают точность уровня ±0,5 дБ в диапазоне 6 ГГц.

Ряд опций обеспечивает анализ модуляции на основе стандартов, генерацию векторного сигнала, измерение BER и измерение коэффициента шума. Конечный пользователь может настроить комплексное решение, которое значительно снижает стоимость, занимаемую площадь и общее среднее время цикла (TACT) для оценки устройства.

Широкополосный анализатор сигналов БПФ поддерживает высокоскоростные непрерывные измерения, включая CCDF, анализ зависимости частоты от времени, спектра и зависимости мощности от времени. Стандартная функция оцифровки позволяет захватывать сигналы и немедленно воспроизводить их с помощью дополнительного генератора сигналов. Расширенная опция дигитайзера добавляет возможность захвата сигналов шириной до 20 МГц в течение до 4 часов.

Функции и особенности MS2691A:

• Диапазон частот: от 50 Гц до 13,5 ГГц
• Пропускная способность анализа 31,25 МГц (стандарт); 62,5 МГц/125 МГц (опция)
• Поддержка 5G NR (ниже 6 ГГц) TDD/FDD
• Широкий динамический диапазон измерений. Производительность EVM: <0,5 %
• Оптимизация динамического диапазона одной кнопкой при измерении EVM
• Анализ модуляции, такой как LTE/LTE-Advanced (FDD/TDD), WLAN IEEE 802.11ac и т. д. (с дополнительным программным обеспечением)
• Универсальный тестер с добавлением опции генератора сигналов
• Пакетные измерения для максимально быстрого анализа
• Поддержка измерения коэффициента шума (опция)
• Тестирование передатчиков BTS и UE
• Тестирование приемника с опцией генератора сигналов
• Высокая производительность для исследований и разработок
• Высокая скорость для производства
• Поддержка приложений: GSM, GPRS, EDGE, W-CDMA, WLAN IEEE 802.11a/b/g/j/n/p/ac, LTE/LTE-Advanced (FDD/TDD), 5G
• Тестирование усилителя мощности
• Спутниковая связь
• Тестирование физического уровня для всех технологий 3GPP

MS2691A-120 — с возможностью модернизации векторного генератора сигналов до 6 ГГц.
