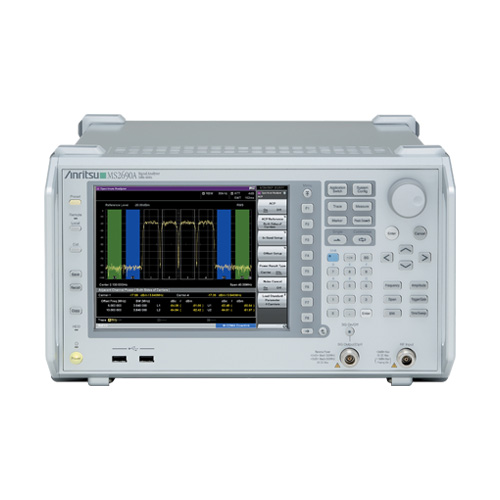

Анализатор спектра и сигналов Anritsu MS2691A
Анализатор спектра и сигналов MS2691A — передовая высокопроизводительная система анализа сигналов для коммуникационных приложений нового поколения.
Основные функции анализатора:
- анализ свипируемого спектра;
- анализ сигнала БПФ;
- функция прецизионного цифрового преобразователя.
Дополнительно анализатор может быть расширен генератором сигналов, превращая его в полноценное решение в одном корпусе.
Анализаторы сигналов серии MS269xA поддерживают стандартную полосу анализа 31,25 МГц, которая может быть расширена до 62,5 МГц / 125 МГц / 162,5 МГц с помощью дополнительного оборудования. Используя запатентованный процесс калибровки, многоточечную калибровку амплитуды и фазовую калибровку, анализатор обеспечивает точность уровня ±0,5 дБ в диапазоне 6 ГГц.
Серия MS269xA предлагает широкий спектр функций и возможностей, включая анализ модуляции на основе стандартов, генерацию векторного сигнала, измерение BER и измерение коэффициента шума.
Поддерживаемые приложения: GSM, GPRS, EDGE, W-CDMA, WLAN IEEE 802.11a/b/g/j/n/p/ac, LTE/LTE-Advanced (FDD/TDD), 5G.
Функции и особенности:
- диапазон частот: от 50 Гц до 13,5 ГГц;
- пропускная способность анализа 31,25 МГц (стандарт); 62,5 МГц / 125 МГц (опция);
- поддержка 5G NR (ниже 6 ГГц) TDD/FDD;
- широкий динамический диапазон измерений, производительность EVM: <0,5 %;
- оптимизация динамического диапазона одной кнопкой при измерении EVM;
- анализ модуляции LTE/LTE-Advanced (FDD/TDD), WLAN IEEE 802.11ac и др. (с дополнительным ПО);
- универсальный тестер с добавлением опции генератора сигналов;
- пакетные измерения для максимально быстрого анализа;
- поддержка измерения коэффициента шума (опция);
- тестирование передатчиков BTS и UE, тестирование приемника с опцией генератора сигналов;
- тестирование WLAN, включая IEEE802.11a/b/g/j/n/p/ac;
- тестирование усилителя мощности, спутниковая связь;
- тестирование физического уровня для всех технологий 3GPP.
Полоса пропускания: 31,25 МГц. Тип анализатора: лабораторный. Диапазон частот: 0,05 кГц – 13,5 ГГц.
