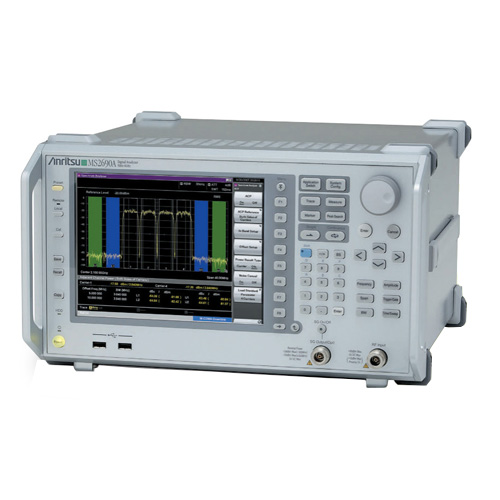

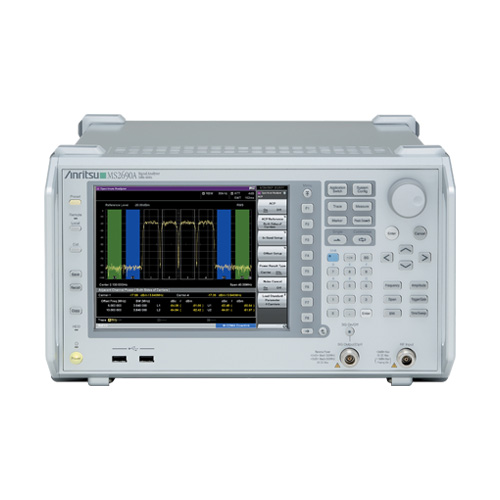

Анализатор спектра и сигналов Anritsu MS2690A-078

Anritsu Анализатор спектра и сигналов MS2690A-078 — высокопроизводительный анализатор сигналов, предназначенный для коммуникационных приложений нового поколения. Он включает в себя анализ свипируемого спектра, анализ сигнала БПФ и функцию прецизионного цифрового преобразователя. С помощью опции генератора сигналов прибор превращается в простое, готовое к использованию решение в одном корпусе.

MS2690A-078 — расширенная версия с анализом до 125 МГц (требуется MS2690A-077 для активации).

Анализаторы сигналов серии MS269xA поддерживают стандартную полосу анализа 31,25 МГц, которую можно расширить до 62,5 МГц/125 МГц/162,5 МГц с помощью дополнительного оборудования. Используя запатентованный процесс калибровки, многоточечная калибровка амплитуды и фазовая калибровка обеспечивают точность уровня ±0,5 дБ в диапазоне 6 ГГц.

В настоящее время поддерживаются следующие приложения: GSM, GPRS, EDGE, W-CDMA и WLAN IEEE 802.11a/b/g/j/n/p/ac, LTE/LTE-Advanced (FDD/TDD), 5G.

Широкополосный анализатор сигналов БПФ (полоса анализа 31,25 МГц с возможностью выбора 62,5 МГц/125 МГц/162,5 МГц) поддерживает высокоскоростные непрерывные измерения, включая CCDF, анализ зависимости частоты от времени, спектра и зависимости мощности от времени. Стандартная функция оцифровки позволяет захватывать сигналы и немедленно воспроизводить их с помощью дополнительного генератора сигналов. Расширенная опция дигитайзера добавляет возможность захвата сигналов шириной до 20 МГц в течение до 4 часов.

Функции и особенности MS2690A:

• Диапазон частот: от 50 Гц до 6 ГГц
• Пропускная способность анализа 31,25 МГц (стандарт); 62,5 МГц/125 МГц (опция)
• Поддержка 5G NR (ниже 6 ГГц) TDD/FDD
• Широкий динамический диапазон измерений. Производительность EVM: <0,5 %
• Оптимизация динамического диапазона одной кнопкой при измерении EVM
• Анализ модуляции, такой как LTE/LTE-Advanced (FDD/TDD), WLAN IEEE 802.11ac и т. д. (с дополнительным программным обеспечением)
• Универсальный тестер с добавлением опции генератора сигналов
• Пакетные измерения для максимально быстрого анализа
• Поддержка измерения коэффициента шума (опция)
• Тестирование передатчиков BTS и UE
• Тестирование приемника с опцией генератора сигналов
• Высокая производительность для исследований и разработок
• Высокая скорость для производства
• Общий анализ для исследований и разработок в области модуляции
• Тестирование усилителя мощности
• Спутниковая связь
• Тестирование физического уровня для всех технологий 3GPP

Технические характеристики:

• Тип анализатора: Лабораторный
• Полоса пропускания: 125 МГц
• Диапазон частот: 0,05 кГц – 6 ГГц
