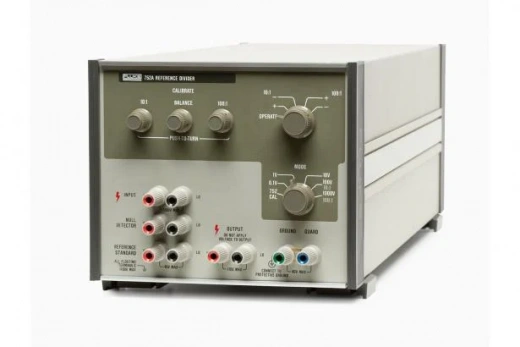

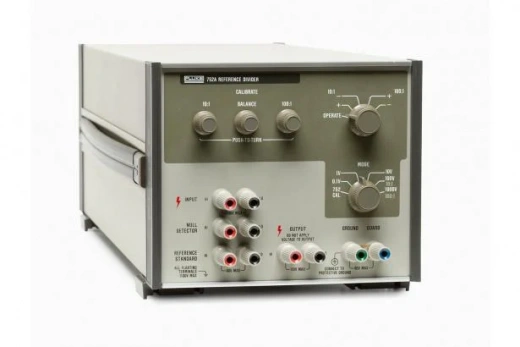

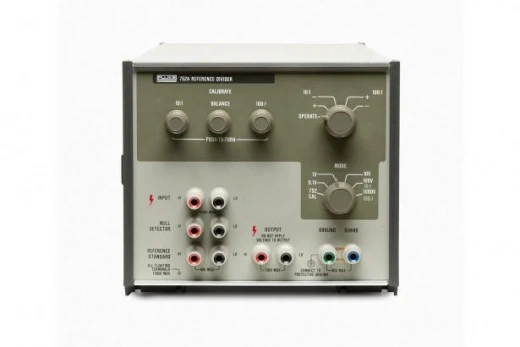

752A Опорный делитель постоянного напряжения Fluke 752A

Fluke 752A — высокоточный опорный делитель постоянного напряжения, созданный для расширения диапазона измерений эталонных источников и калибраторов. Позволяет с максимальной точностью масштабировать входное напряжение, что критически важно для калибровки широкого спектра измерительных приборов.

Прибор предлагает два основных коэффициента деления: 10:1 и 100:1, обеспечивая гибкость при работе с различными уровнями напряжения. Точность до ±0,2 ppm для 10:1, самокалибровка и технология Dynamic Resistor Matching™.

Преимущества

• Выходы делителя 10:1 и 100:1 с минимальной погрешностью
• Простота калибровки: перед каждым использованием делители калибруются с помощью стабильного источника и нулевого детектора всего за пять минут
• Встроенный калибровочный мост компенсирует долгосрочные изменения значений резисторов делителя
• Динамическое согласование резисторов: верхняя ножка делителя сконфигурирована в три равные группы
• Системное переключение упрощает использование

Режимы работы

• Автономный режим: входной сигнал подается на клеммы INPUT, переключатель MODE устанавливается в положение 10:1 или 100:1, выходной сигнал доступен на клеммах OUTPUT
• Режим калибратора электрического потенциала: делители дополняются опорным источником 10 В и нуль-детектором, система становится 5-декадным калибратором напряжения
• Режим калибровки: переключатель MODE устанавливается в положение 752 CAL, делительные резисторы образуют мостовую схему с двумя дополнительными калибровочными резисторами

Технические характеристики

• Коэффициент деления 10:1 ±0,2 ppm, вход от 0 В до 100 В
• Коэффициент деления 100:1 ±0,5 ppm, вход от 0 В до 1000 В
• Входное сопротивление: коэффициент 10:1 — 380 кОм ±1%; коэффициент 100:1 — делитель 4 МОм, управляемый защитник 4 МОм, всего 2 МОм ±1%
• Максимальное входное напряжение: 200 В для соотношения 10:1, 1100 В для соотношения 100:1
• Температура: от 0 °C до 50 °C рабочая; от -40 °C до 75 °C нерабочая
• Размер (ВхШхГ): 19,1х22,1х60,3 см
• Масса: 8,4 кг

Применение: первичные и вторичные метрологические лаборатории, калибровочные центры, исследовательские и опытно-конструкторские лаборатории, производство высокоточного оборудования, поверка средств измерений.
